Test • Fractal Design Define Nano S

• Le protocole Mini ITX

Nous testons avec la plateforme Mini-ITX, donc nous utilisons le protocole dédié. Nous continuons à vous proposer les relevés habituels des nuisances sonores générées par le boîtier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.

La carte mère est une Asus Maximus VII Impact, et le GPU un petit GTX 760 OC mini de la marque histoire d'assurer une plus grande compatibilité. Le CPU lui, est un i5 Haswell au TDP de 84W. Le refroidissement sera assuré par un ventirad top flow mis à disposition par Cryorig. Nous conservons le bloc passif de chez Seasonic dans les cas ou il pourra prendre place. Le cas échéant c'est à un bloc de chez Silverstone de prendre place pour le format ATX (140mm), sinon nous irons piocher chez Be Quiet! un format plus adapté (SFX/TFX).

Concernant les tests réalisés, nous restons sur une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU..

Nous gardons également notre loyal Raptor X pour tester les capacités de chaque boîtier à contenir les vibrations des disques durs. Ce disque dur reste bien connu pour ses tendances à secouer les châssis. Nous lancerons toujours notre copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".

Nous terminerons en laissant mijoter tout ça à feu doux pour relever les températures sur les différents éléments de la configuration. Nous aurons notre processeur quad core de 84W ici, qui sera refroidi par le Cryorig C1 en PWM. La gestion de la ventilation sera aussi laissée à l'appréciation de la carte graphique dans ce test (mode auto quoi). Pour cette partie nous lancerons OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures sur le CPU, le GPU, le disque dur et la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie à 7V. Les températures relevées seront ensuite données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.

• ... Et les résultats

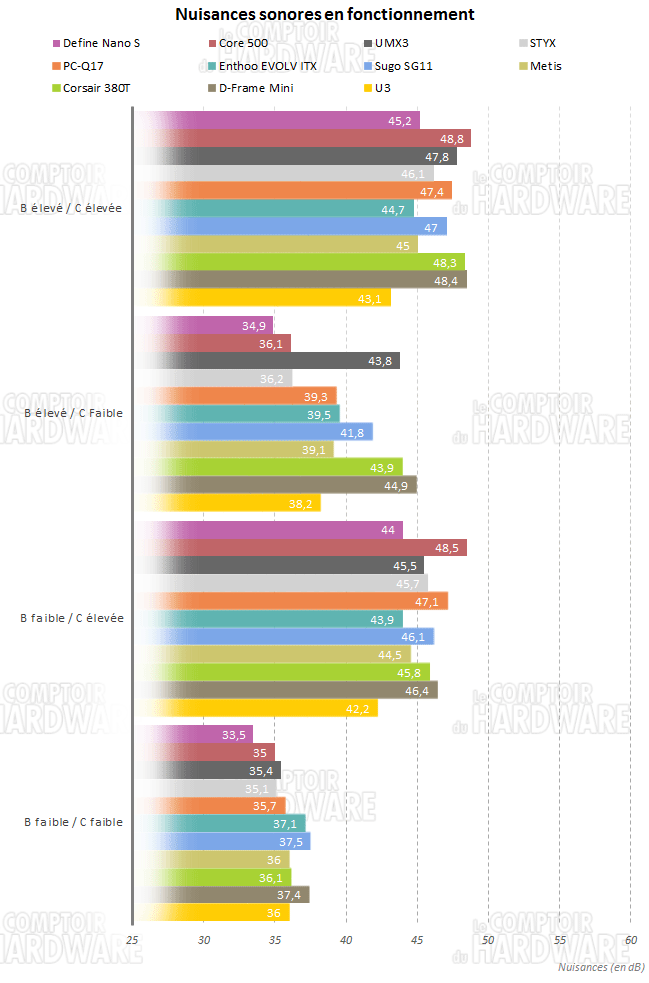

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boîtier ainsi que celle de notre configuration selon différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Quatre mesures sont réalisées, la première boîtier à fond et configuration à fond (C1), la seconde en régulant la configuration (C2), la troisième boîtier régulé + config à fond (C3) et enfin la dernière ou l'ensemble est régulé (C4) Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boîtier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :

Ventilation faible : Cryorig C1 ventilation au mini (bios) / ventilation de la carte graphique forcée à 35%.

Ventilation élevée : Cryorig C1 ventilation au max (bios) / ventilation de la carte graphique forcée à 50%.

Nous avons affaire à un boîtier complètement silencieux. Les principales nuisances émanent alors du matériel installé. Le revêtement antibruit limite les dégâts et rend l'ensemble audible, sans pour autant être insupportable. La régulation de la configuration montre que le boîtier seul n'émet pas trop de bruit et est très discret lorsque tout est au calme.

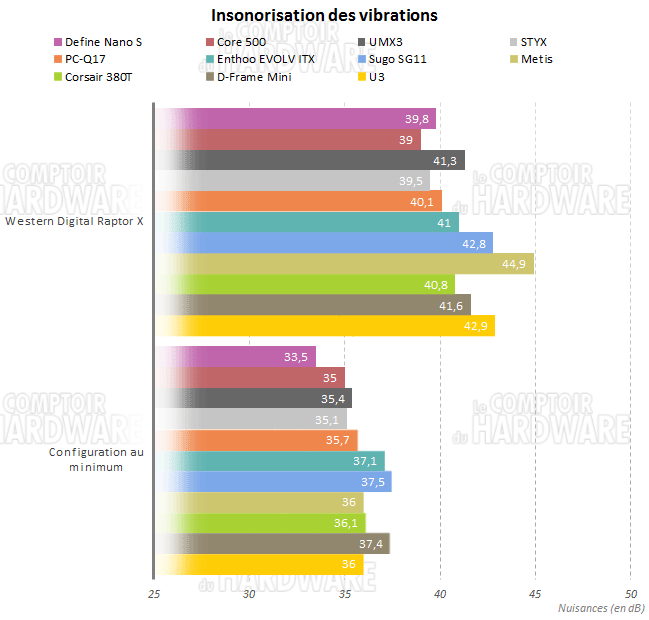

Une fois encore le système de fixation des disques durs qu'utilise Fractal Design fait des merveilles. Le Raptor X est bien canalisé dans ce boîtier.
