Test • Corsair Graphite 380T

• Le protocole pour les boitier mITX...

On teste du Mini-ITX donc on met en place un nouveau protocole. Nous continuerons à vous proposer les relevés habituels des nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.

La configuration de test nous est mise à disposition par notre partenaire MSI. La carte mère est une Z87I, et le GPU un petit GTX 760 OC mini de la marque histoire d'assurer une plus grande compatibilité. Le CPU est un i5 Ivy Bridge au TDP de 84W. Le refroidissement sera assuré par un ventirad top flow mis à disposition par Cryorig. Nous conservons le bloc passif de chez Seasonic dans les cas ou il pourra prendre place. Le cas échéant, et si le boitier n'est pas équipé, nous utiliserons des blocs de chez bequiet! au format adapté (SFX/TFX).

Concernant les tests réalisés, nous restons sur une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU..

Nous gardons également notre loyal Raptor X pour tester les capacités de chaque boitier à contenir les vibrations des disques durs. Ce disque dur reste bien connu pour ses tendances à secouer les châssis. Nous lancerons toujours notre copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".

Nous terminerons en laissant mijoter tout ça à feu doux pour relever les températures sur les différents éléments de la configuration. Nous aurons notre processeur quad core de 84W ici, qui sera refroidi par le Cryorig C1 en PWM. La gestion de la ventilation sera aussi laissée à l'appréciation de la carte graphique dans ce test (mode auto quoi). Pour cette partie nous lancerons OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures sur le CPU, le GPU, le disque dur et la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie à 7V. Les températures relevées seront ensuite données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.

• ... Et les résultats

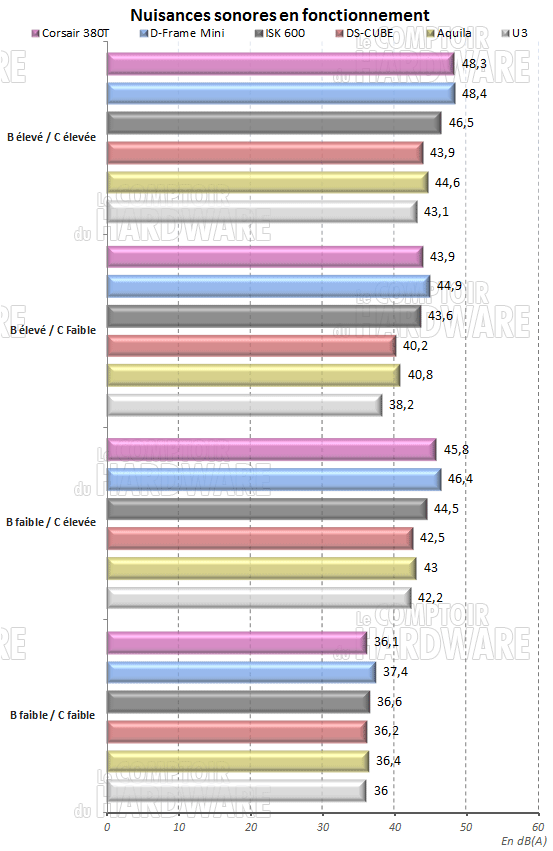

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :

Particulièrement aéré, le Graphite 380T se révèle fort peu discret à pleine vitesse. On s'y attendait un peu étant donné les nombreuses aérations dont dispose le boitier. Comme on peut s'en rendre compte, la majorité des nuisances provient de la configuration. Réguler le boitier permet de limiter les nuisances, mais la baisse est plus significative lorsque l'on touche à la configuration.

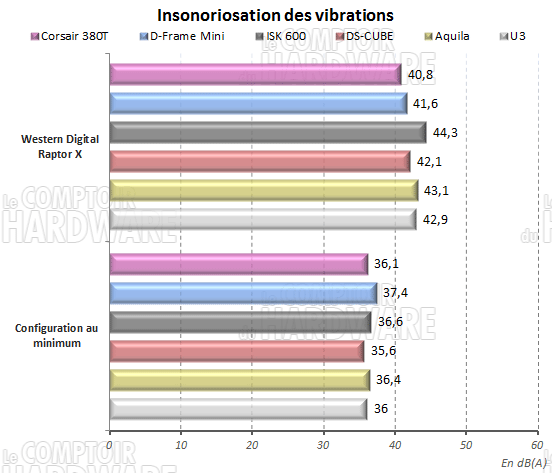

Dans le 380T, le Raptor ne moufte pas. S'il est audible comme toujours, les vibrations qu'il génère et le bruit de fonctionnement sont dans l'ensemble bien maitrisé dans le rack Corsair.

Performances en refroidissement

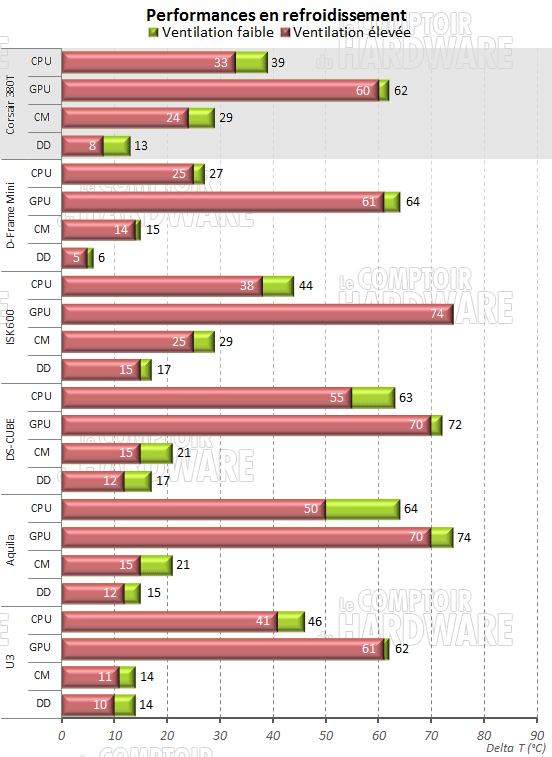

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du NH-C14. La gestion de la vitesse de rotation du blower de la carte graphique sera réglée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante

Les températures relevées sont plutôt bonnes, bien qu'en deçà de ce que nous espérions. L'AF140L est un régal à l'usage comme on l'a déjà dit et permet d'apporter ce qu'il faut en air frais sans trop nous casser les oreilles.
