Test • Gainward GTX 980 Ti Phoenix Golden Sample

• Descriptif de la carte

Après la série Phantom, place au Phoenix pour le haut de gamme Gainward. Le constructeur espère-t-il, tel l'oiseau de légende, renaitre de ses cendres et retrouver l'aura qui fut la sienne à l'époque des Geforce 6 et 7 ?  Pour ce faire, il a développé un refroidisseur spécifique s'adaptant au PCB de référence de la 980 Ti et s'appuyant sur 2 ventilateurs de 85 mm encadrant un troisième de 75 mm, tous 3 protégés par un carénage métallique noir et saumon démontable pour faciliter le dépoussiérage.

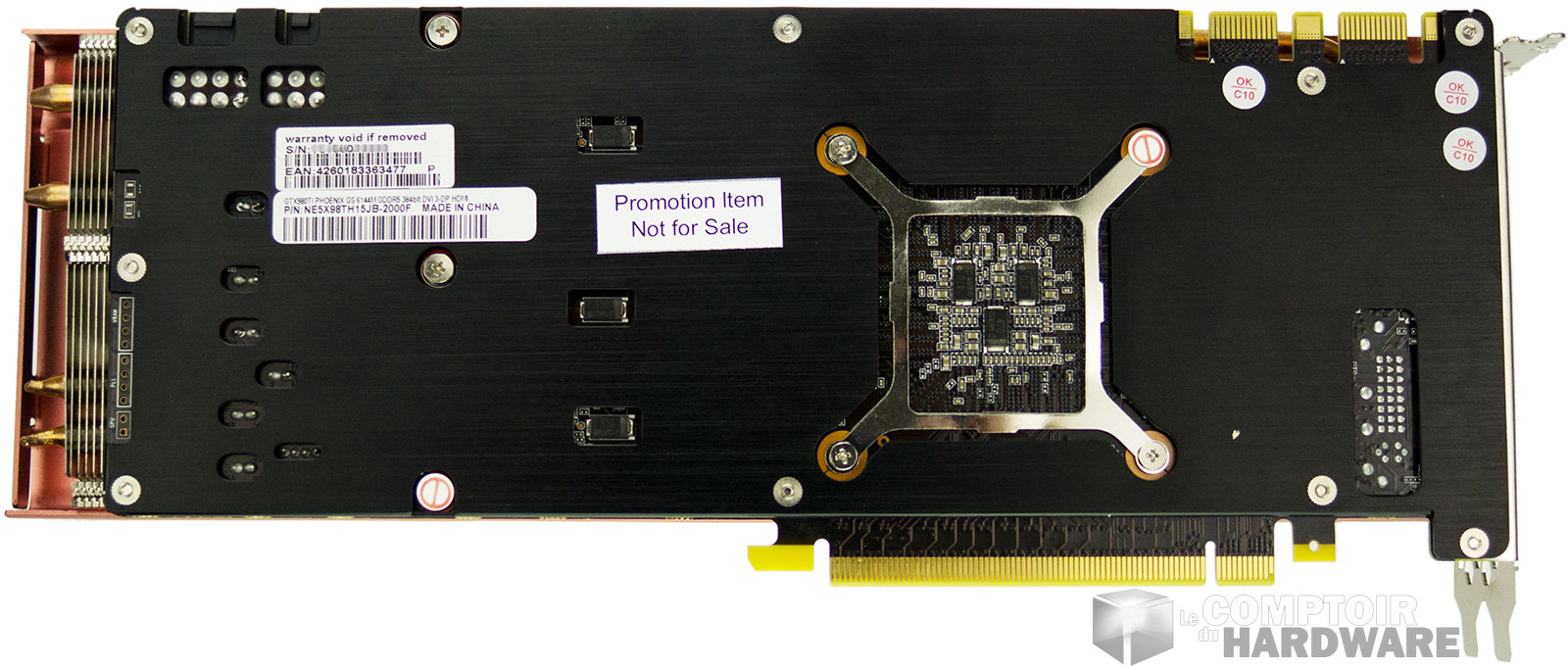

La carte mesure 29,2 cm du fait de la longueur de son dissipateur "débordant" à l'extrémité du PCB (26,7 cm). Par contre et contrairement à certaines concurrentes, la Phoenix ne dépasse pratiquement pas de l'équerre en largeur/hauteur (+0,5 cm). La face arrière est recouverte par une plaque métallique ne servant qu'à embellir et rigidifier l'ensemble qui n'est pas bien lourd, puisque se limitant à 859g à la pesée ! Une échancrure dans la backplate permet l'accès aux 2 connecteurs SLi.

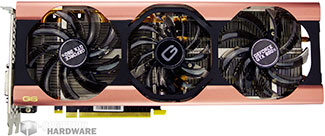

Gainward GTX 980 Ti Phoenix Golden Sample, face avant et arrière - Cliquer pour agrandir

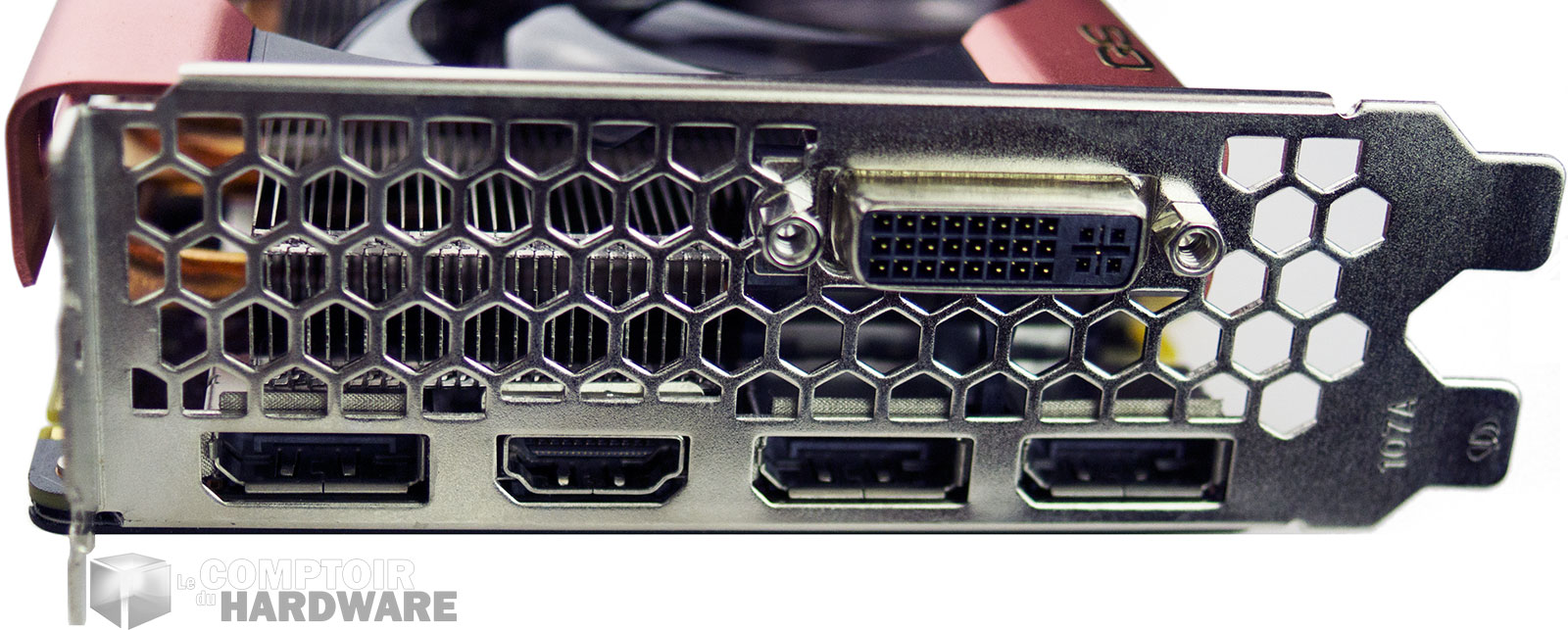

Le panel de connexion vidéo est similaire au modèle de référence, on retrouve donc 3 connecteurs Display Port 1.2, un DVI-I et un HDMI à la norme 2.0. Les équerres sont largement ajourées pour permettre l'extraction d'une partie de l'air chaud, même si le flux en sortie est très limité dans le cas de ventilateurs axiaux comme ici ! L'alimentation est assurée, en sus du PCIe 16x, par le biais d'un connecteur à 6 pins et d'un second à 8 pins, intelligemment retournés pour permettre un déverrouillage aisé de ces derniers. Notons pour finir que le radiateur ne dépasse pas la seconde équerre, il s'agit donc d'une carte véritablement dualslot.

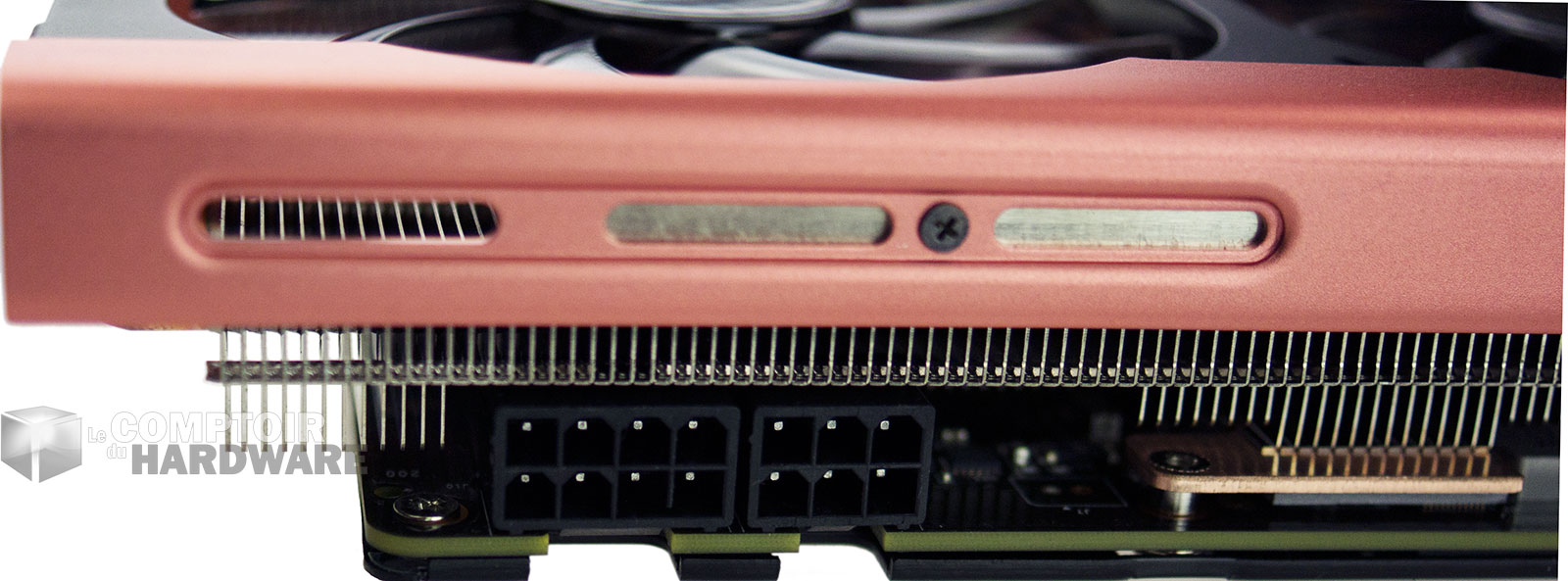

Connecteurs vidéo et alimentation - Cliquer pour agrandir

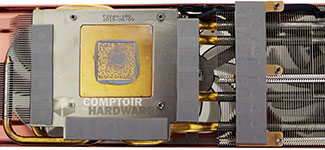

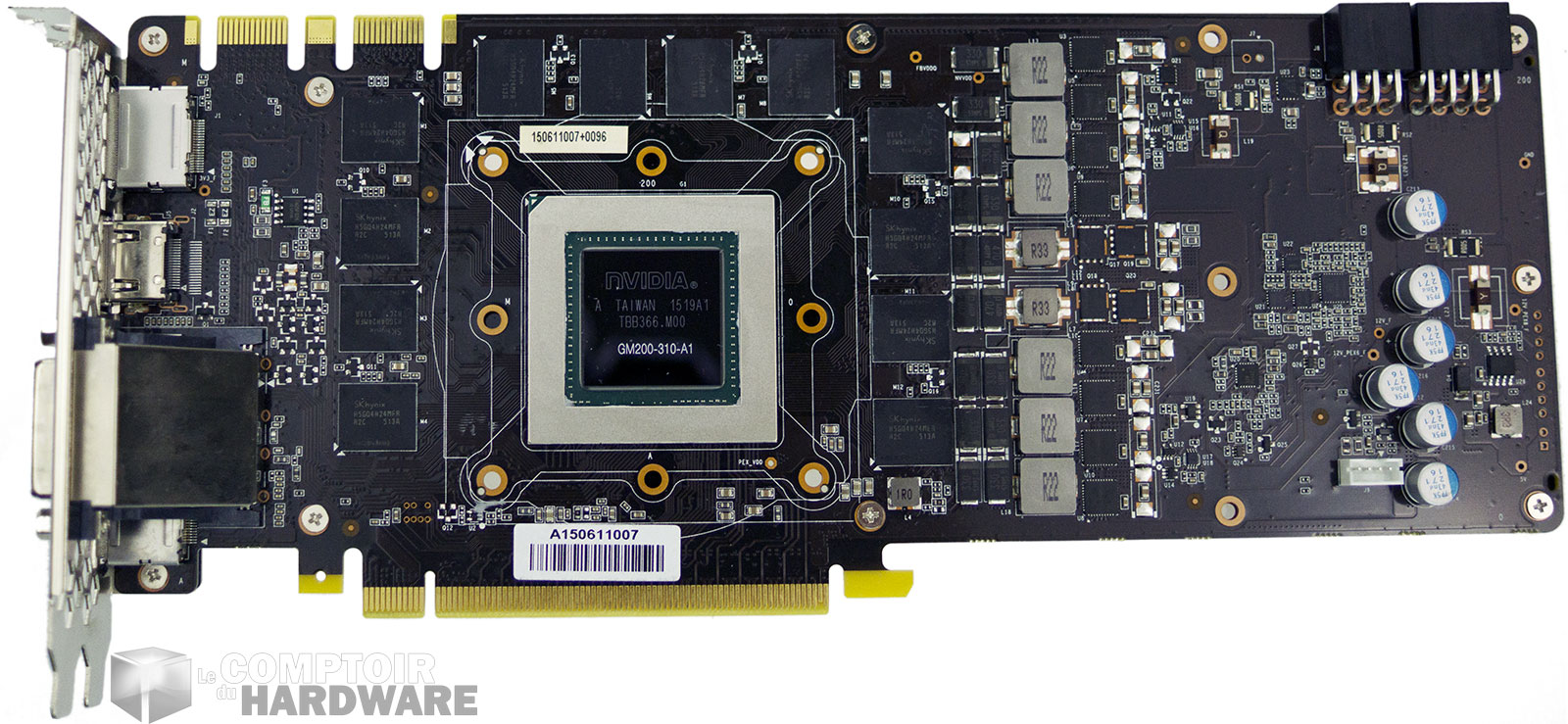

Le refroidisseur est constitué d'une plaque en cuivre surplombée par 5 caloducs chargés de diffuser la chaleur produite par le GPU, la mémoire et l'étage d'alimentation (tous étant en contact par le biais de pâte ou pads thermiques) au travers des nombreuses ailettes en aluminium. Le souffle en provenance des 3 ventilateurs se chargeant de dissiper tout cela. La carte dénudée laisse découvrir le PCB noir qui reprend le design de référence du caméléon.

Refroidisseur et carte nue - Cliquer pour agrandir

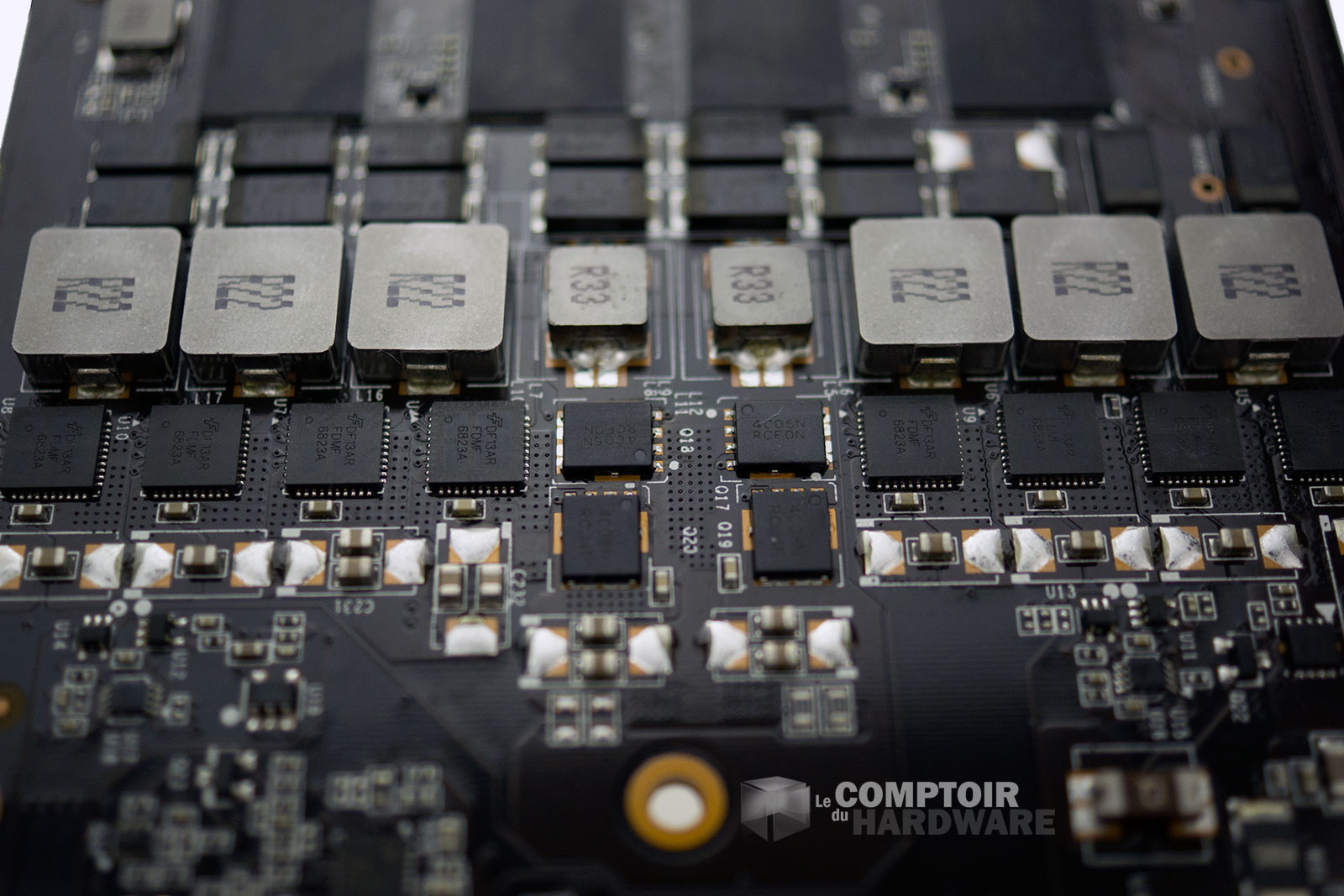

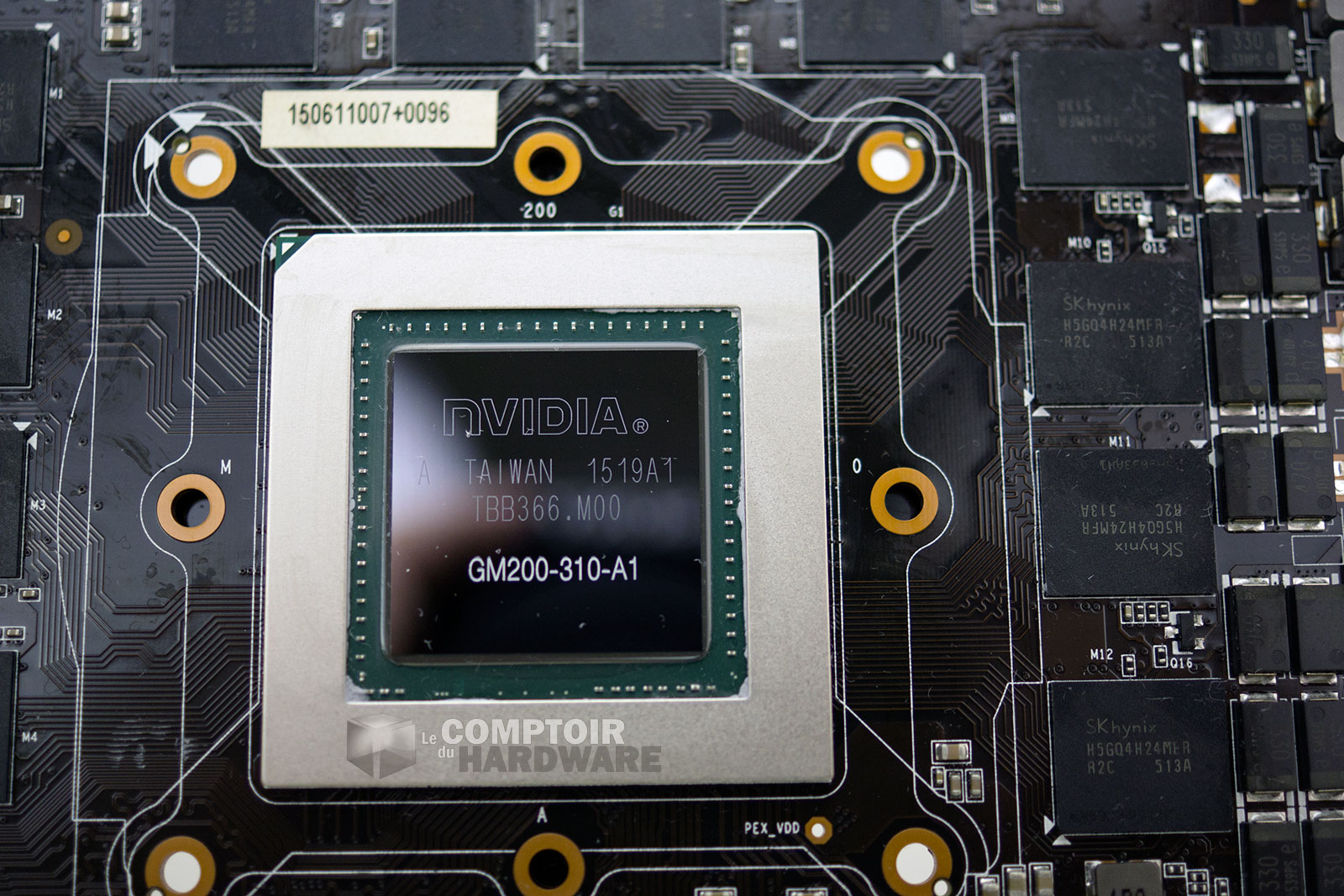

Le GPU est bien sûr un GM200-310, 980 Ti oblige, il est entouré des 12 puces mémoires d'origine Hynix certifiées 7 Gbps et constituant les 6 Go embarqués. L'étage d'alimentation pensé par le caméléon est donc conservé avec 6 phases dédiées au GPU et 2 additionnelles réservées à la mémoire.

GPU, mémoire et étage d'alimentation - Cliquer pour agrandir

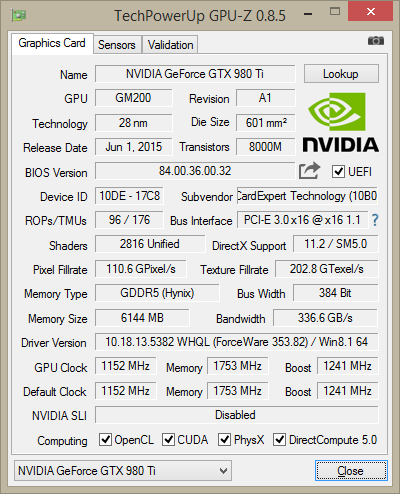

Continuons la description de notre carte au travers de GPU-Z : la puce ne dispose que de 2816 unités de calcul activées sur les 3072 qu'elle comprend, les TMU suivant la même déflation 192 → 176. Les 6 Go de GDDR5 sont bien adressés en 384-bit et cadencés à 1753 MHz conformément aux spécifications du caméléon. Gainward a par contre ajouté 152 MHz au compteur du GPU (+15%) et le Boost minimum garanti suit à +165 MHz, cette valeur étant bien souvent dépassée comme nous allons à nouveau le constater.

GPU-Z Gainward GTX 980 Ti Phoenix Golden Sample, caractéristiques et fréquences

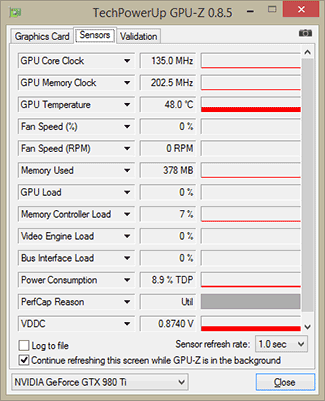

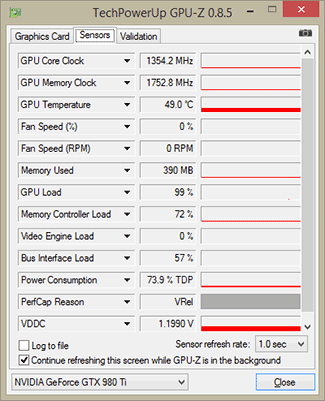

Au repos, la fréquence GPU est celle par défaut des GeFORCE, à savoir 135 MHz pour le GPU, la mémoire se stabilisant de son côté à 202 MHz. En charge, la carte passe les 1,35 GHz à 1354 MHz précisément, bien que cette fréquence ne soit pas maintenue en toutes circonstances (cf. page suivante).

Fréquences au repos et en charge

C'est tout pour la description de notre Gainward GTX 980 Ti Phoenix Golden Sample, voyons page suivante les prestations de son refroidisseur.
