Test • Corsair Obsidian 800D

• L'intérieur

On passe maintenant à l'intérieur de l'Obsidian 800D, car il y en a des choses à voir dans les entrailles de cette bête-là !

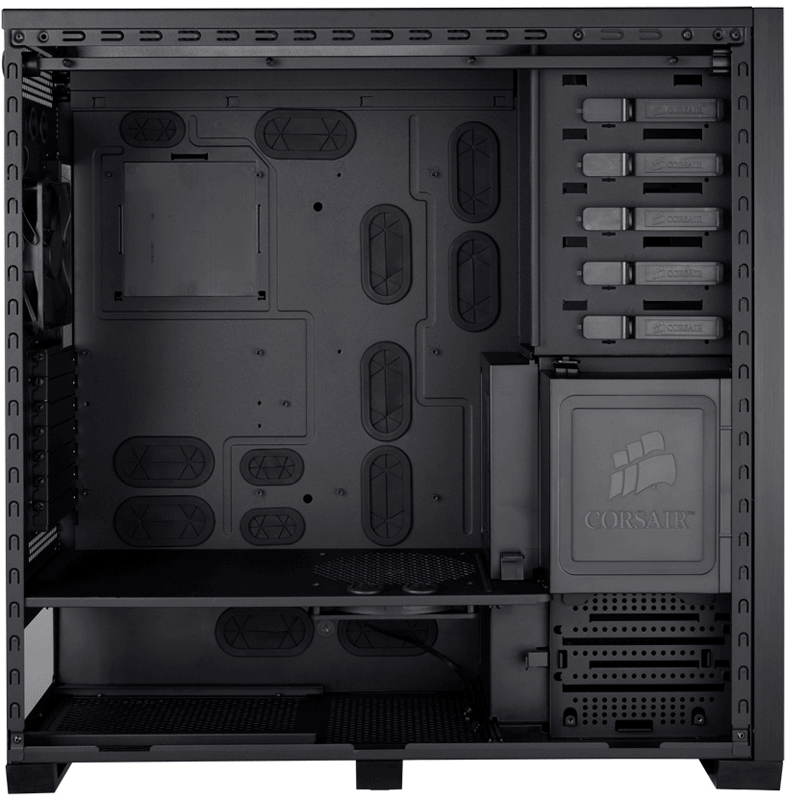

Tout comme l'extérieur, l'intérieur du boîtier de Corsair inspire confiance dès le premier coup d'oeil. Agencement recherché en compartiments, finitions dans les moindres détails comme les caoutchoucs sur les orifices du panneau arrière pour la carte mère afin d'obtenir un montage des plus propres, différents caches en plastiques pour parachever a compartimentation, une ouverture pour la backplate des ventirads CPU recouverte même d'un cache en plastique, des montages sans outils etc... On note également que derrière l'un des caches se trouvent les prises SATA des baies hotswap. Signalons qu'elles ne sont malheureusement compatibles qu'avec le SATA 3Gbps, le 800D ayant été conçu bien avant l'arrivée du Sata 6Gbps.

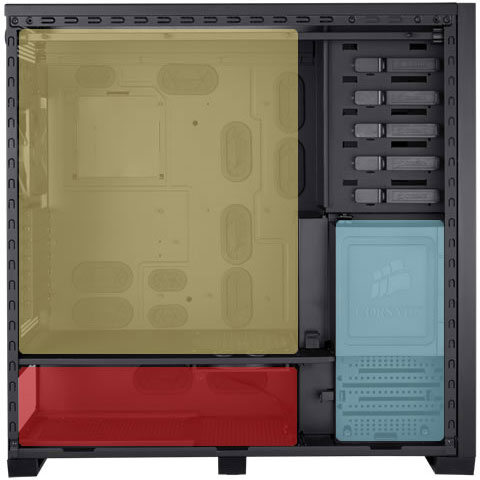

Pour parler plus en détail de cette compartimentation, le schéma de droite ci-dessus indique les 3 compartiments créés. Un premier compartiment est logiquement réservé à la carte mère et aux composants qui lui seront greffés en jaune, un second est prévu en bas pour l'alimentation en rouge, et enfin un 3è pour les disques durs en bleu. Et la ventilation a été spécialement étudiée par rapport à cette conception comme nous allons le voir maintenant.

On commence par le compartiment de l'alimentation, qui n'a tout simplement pas de ventilateur associé. Il faut dire que l'alimentation en possède déjà un, qui n'aura aucun mal à récupérer de l'ait frais sous le 800D grâce au fond grillagé doté d'un large filtre à poussière. Cet air sera directement expulsé hors de la tour après s'être chargé de la chaleur de l'alimentation via le flux d'air classique  de toute alimentation qui rejette l'air à l'arrière.

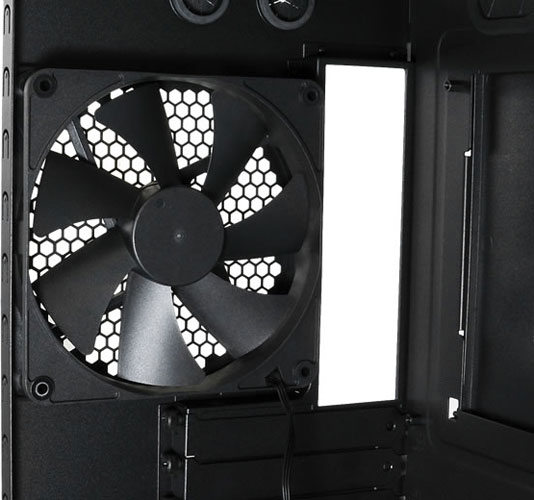

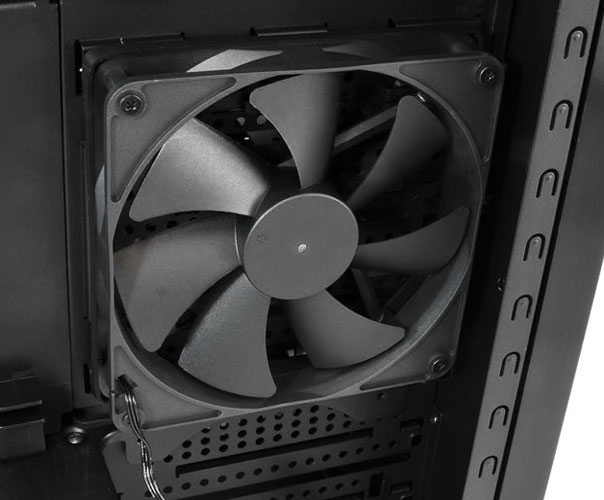

Pour ce qui est de la zone principale du 800D, celle de la carte mère et des composants que l'on branche sur elle (CPU, RAM, CG etc...), la ventilation se devait d'être plus conséquente et c'est ce qu'a fait Corsair en y dédiant 2 ventilateurs de 140mm de diamètre. Le premier se situe sur le fond qui fait office de séparation entre le compartiment alimentation et celui de la configuration. Il aspire de l'air frais dans le compartiment alimentation, et donc sous le boîtier, pour l'insuffler par le bas de la carte mère. Un second 140mm est lui classiquement placé à l'arrière du 800D pour aider à l'extraction de la chaleur emmagasinée lors du passage le long des composants. A noter que 3 ventilateurs 120mm peuvent également être ajoutés au sommet du boîtier pour encore aider au refroidissement de cette zone.

Enfin, le dernier ventilateur est dédié à la cage à HDD "hotswap". Masqué derrière un cache pour le séparer du compartiment "configuration", il aspire l'air une fois encore dans le compartiment inférieur et donc par le dessous du boîtier, pour le souffler vers les disques. Et là Corsair a étudié la chose afin de créer un circuit d'air qui fait circuler l'air (faiblement) réchauffé par l'arrière du panneau de la carte mère, pour finalement ressortir par la face arrière du boîtier via la bande verticale grillagée dont nous parlions en page précédente ! L'utilité sera sans doute toute relative à moins de posséder 3 ou 4 disques durs ayant tendance à chauffer, mais la réflexion apportée à cette conception mérite d'être saluée !

Vous aviez visiblement apprécié lors de notre précédent test l'insertion d'une démo "360°" du Cooler Master CM 690 II Advanced, aussi Corsair a accepté de nous transmettre pour ce dossier leur démo propriétaire, comme vous allez pouvoir le constater savamment réalisée puisqu'elle permet des déplacements, rotations mais également zooms sans perte de qualité d'image, ainsi pour finir qu'une présentation détaillée des fonctionnalités majeures vues jusqu'ici.
