Test • Innovatek Cool-Matic G80 |
————— 20 Février 2007
• Le waterblock / Montage

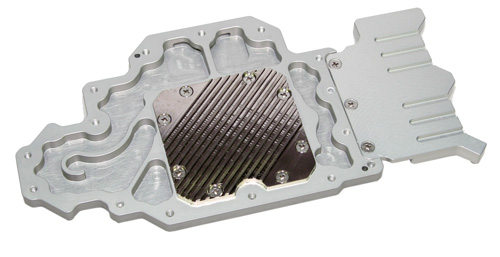

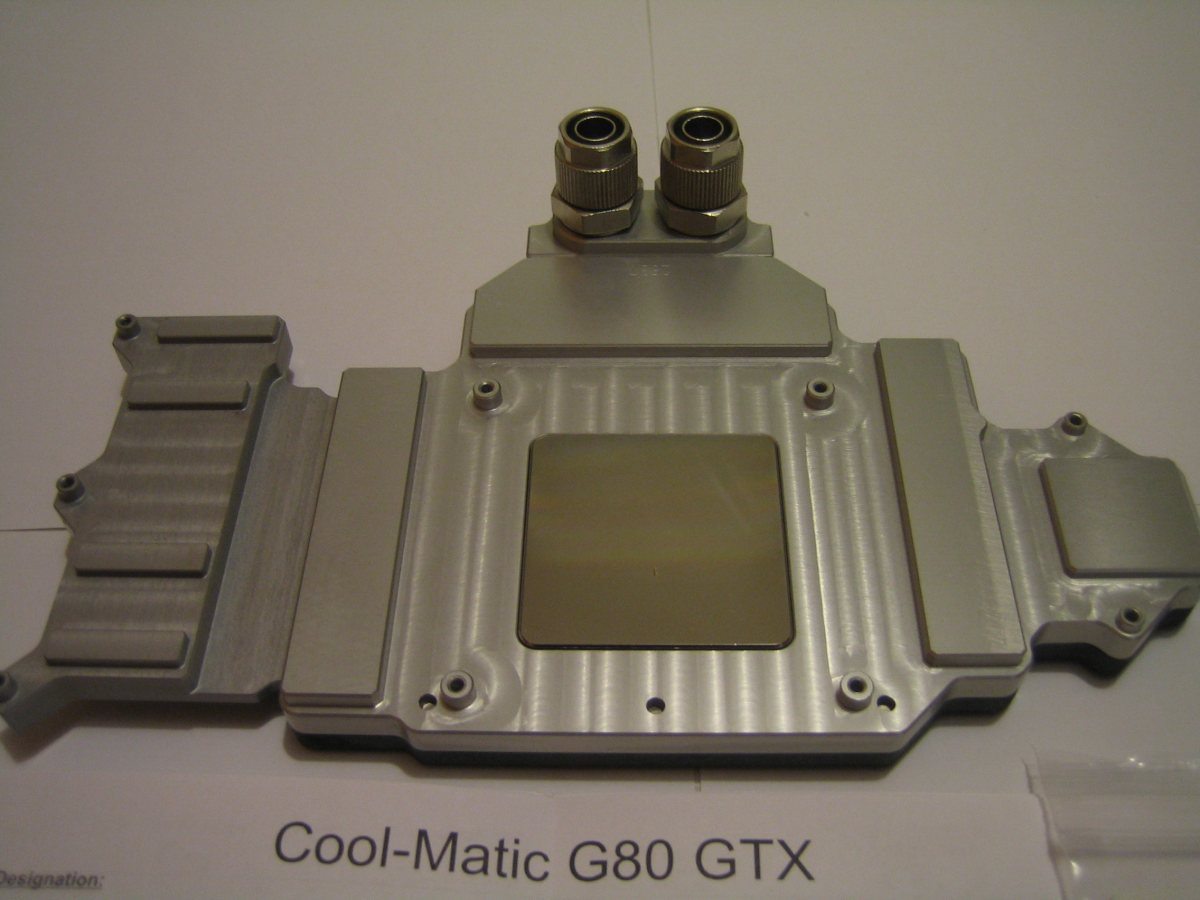

Le waterblock est constitué intégralement d'aluminium anodisé (pour éviter l'oxydoréduction) mais dispose d'un maze en cuivre au niveau du GPU pour de meilleures performances. La finition de la surface de contact est de bonne facture avec un effet miroir qui sans être parfait (on voit encore légèrement les stries de l'usinage) ne souffre d'aucun gros reproche. Elle est protégée de l'oxydation par un fine péliculle d'huile, (à retirer juste avant montage avec de l'ether ou de l'alcool par exemple) le reste du bloc en alu dispose d'une finition légèrement moins bonne mais somme toute correct également.
Le refroidissement des mosfet est assuré par une pièce d'alu fixée grâce à 3 vis au corps du waterblock. Il n'y a donc pas de liquide qui s'écoule dans cette pièce le refroidissement est assuré par conduction thermique avec le bloc d'où la présence de pate thermique à base d'argent au niveau de la surface de contact avec le corps du waterblock.

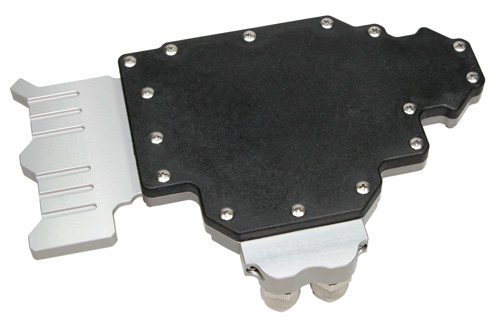

Le corps en aluminium dispose de protubérences au niveau des emplacements dédiées aux puces mémoires (il en est de même sur la pièce dédiée au mosfet de l'étage d'alim) afin d'assurer un contact optimum. Enfin à l'extrémité du waterblock on note une excroissance réservée au chip compagnon du G80 le NVIO. Pour finir le top du waterblock est constitué d'une matière plastique (delrin) noir, dans un soucis de légèreté à n'en pas douter.

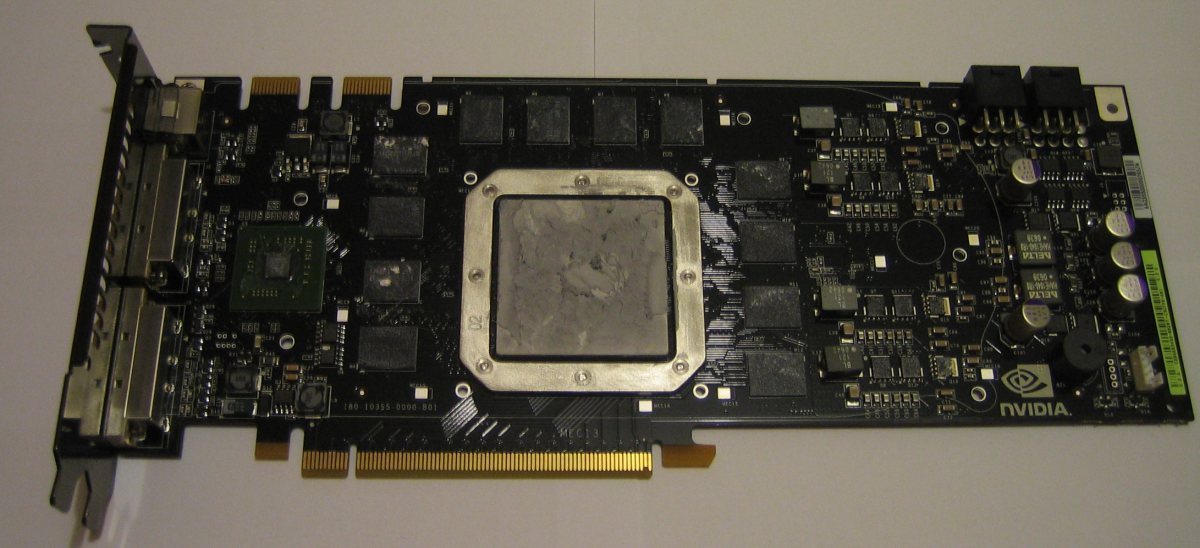

Avant de procéder au montage, il est nécessaire de retirer le refroidisseur d'origine de la 8800GTX: pour ce faire il faut d'abord débrancher l'alimentation 4pins du ventilateur puis retirer les vis de fixation en face arrière et sur l'equerre. Une fois cette opération réalisée, il ne reste plus qu'a "décoiffer" la carte de son ventirad. Cette opération est parfois un peu délicate car la pate thermique argentée est en quantité très (trop??) abondante au niveau du heatspreader du GPU qui de plus dispose d'une surface importante, donc, ça colle dur! Une fois le radiateur retiré un bon nettoyage des divers composants s'impose avant de passer au montage à proprement parler.
Ce dernier se réalise très facilement: il suffit de préparer les éléments à refroidir en les recouvrant d'une fine péllicule de pate thermique (pour le test de l'AS3 sur le GPU/NVIO et de l'AS céramique sur les autres composants à savoir RAM et Mosfet) et de positionner le waterblock en correspondance. Reste à réaliser l'opération de vissage et votre carte est enfin prête à être intégrée au circuit. A noter que 2 petits ressorts sont fournis pour protéger le NVIO d'un serrage trop important pouvant l'endommager car il n'est pas à contrario du GPU protégé par un heatspreader.
Le waterblock est constitué intégralement d'aluminium anodisé (pour éviter l'oxydoréduction) mais dispose d'un maze en cuivre au niveau du GPU pour de meilleures performances. La finition de la surface de contact est de bonne facture avec un effet miroir qui sans être parfait (on voit encore légèrement les stries de l'usinage) ne souffre d'aucun gros reproche. Elle est protégée de l'oxydation par un fine péliculle d'huile, (à retirer juste avant montage avec de l'ether ou de l'alcool par exemple) le reste du bloc en alu dispose d'une finition légèrement moins bonne mais somme toute correct également.
Le refroidissement des mosfet est assuré par une pièce d'alu fixée grâce à 3 vis au corps du waterblock. Il n'y a donc pas de liquide qui s'écoule dans cette pièce le refroidissement est assuré par conduction thermique avec le bloc d'où la présence de pate thermique à base d'argent au niveau de la surface de contact avec le corps du waterblock.
Le corps en aluminium dispose de protubérences au niveau des emplacements dédiées aux puces mémoires (il en est de même sur la pièce dédiée au mosfet de l'étage d'alim) afin d'assurer un contact optimum. Enfin à l'extrémité du waterblock on note une excroissance réservée au chip compagnon du G80 le NVIO. Pour finir le top du waterblock est constitué d'une matière plastique (delrin) noir, dans un soucis de légèreté à n'en pas douter.
Avant de procéder au montage, il est nécessaire de retirer le refroidisseur d'origine de la 8800GTX: pour ce faire il faut d'abord débrancher l'alimentation 4pins du ventilateur puis retirer les vis de fixation en face arrière et sur l'equerre. Une fois cette opération réalisée, il ne reste plus qu'a "décoiffer" la carte de son ventirad. Cette opération est parfois un peu délicate car la pate thermique argentée est en quantité très (trop??) abondante au niveau du heatspreader du GPU qui de plus dispose d'une surface importante, donc, ça colle dur! Une fois le radiateur retiré un bon nettoyage des divers composants s'impose avant de passer au montage à proprement parler.

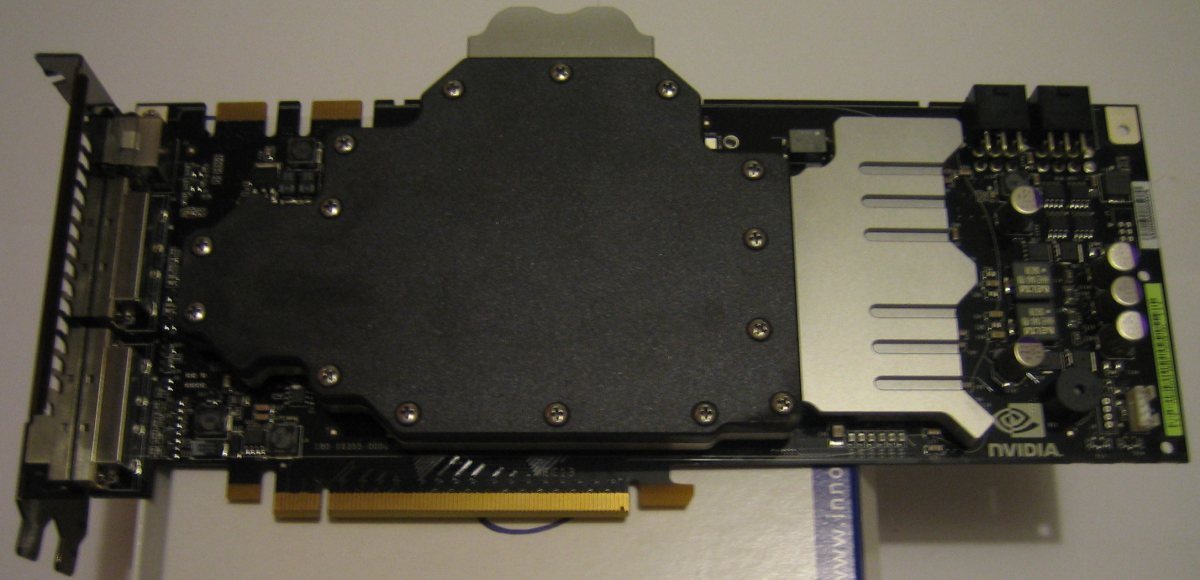

Ce dernier se réalise très facilement: il suffit de préparer les éléments à refroidir en les recouvrant d'une fine péllicule de pate thermique (pour le test de l'AS3 sur le GPU/NVIO et de l'AS céramique sur les autres composants à savoir RAM et Mosfet) et de positionner le waterblock en correspondance. Reste à réaliser l'opération de vissage et votre carte est enfin prête à être intégrée au circuit. A noter que 2 petits ressorts sont fournis pour protéger le NVIO d'un serrage trop important pouvant l'endommager car il n'est pas à contrario du GPU protégé par un heatspreader.
|
|
