Test • Asus Maximus Formula SE

• Les connecteurs

Continuons notre tour d'horizon de la Maximus Formula SE en attaquant cette fois les divers conecteurs. Nous avons déjà évoqué les ports d'extensions internes au format PCIE et PCI, voyons à présent ce que nous propose le panneau arrière:

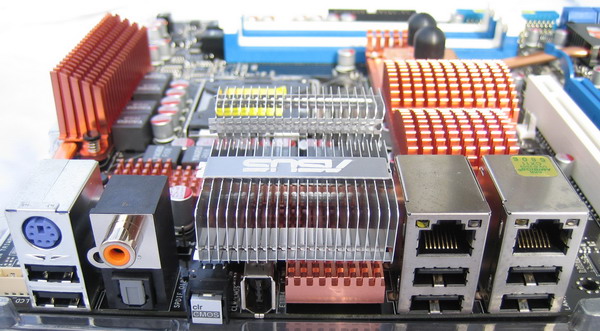

De gauche à droite: un connecteur clavier PS2, (ah bon certains l'utilisent encore?) son compère pour la souris cédant avantageusement la place à 2 USB. Viennent ensuite les connecteurs optique et coaxial, le fameux bouton poussoir clear CMOS (dés)activable et un connecteur firewire. A noter que les radiateurs affleurent au niveau du panneau pour profiter de l'air frais extérieur au boitier. Suivent ensuite 2 pavés composés d'un Duo d'USB surplombés par un connecteur RJ45 pour le réseau. Voilà c'est tout.

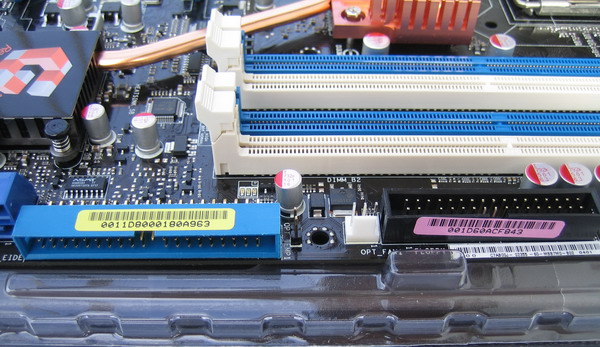

C'est déjà pas mal me direz vous, mais où diable se trouve le connecteur eSATA que l'on avait l'habitude de trouver chez Asus? Et bien il est passé à la trappe et c'est bien dommage ma fois surtout pour une carte mère de ce calibre! C'est d'autant plus étrange, qu'une puce additionnelle a été intégrée à la carte mère pour gérer un canal IDE et un floppy (les southbridge Intel les ayant délaissés) et que ces puces intégrent généralement 2 canaux SATA, de quoi fournir donc une prise eSATA à l'image de la P5B Deluxe...

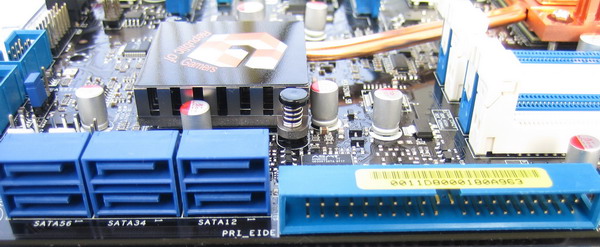

On retrouve toutefois (heureusement!) les 6 ports SATA gérés par l'ICH9R avec une inclinaison de 90° que je trouve optimale pour l'agencement des câbles dans le boitier. D'autres ne seront peut être pas de cet avis toutefois.

Pour finir avec les connecteurs, on retrouve ceux destinés d'une part aux LEDs et boutons de commande du boitier (où l'on peut intercaler le Q-connectors) et d'autre part ceux destinés aux ports sur bracket ou facade du boitier:

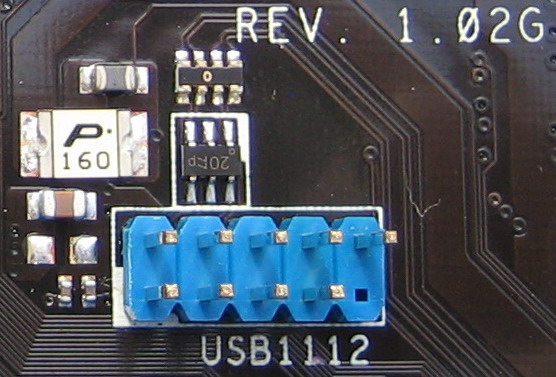

On retrouve d'ailleurs bien isolé entre les 2 connecteurs PCIE 16x, le connecteur pour les ports USB 11 et 12, comme pour nous faire oublier l'absence d'un bracket supplémentaire dans le bundle. Bon la j'exagère, mais tout de même c'est ballot.
