Test • Asus Maximus Formula SE

• Overclocking

Commençons par une petite remarque, tous les tests (y compris overclocking) ont été réalisés avec le dernier bios disponible à l'époque à savoir la version 0504. Je pestais d'ailleurs en début d'article lorsque j'abordais l'étage d'alim au sujet du Vdrop marqué des Asus. En effet celle-ci ne faisait pas exception sur un QuadCore pour une valeur de vcore sélectionnée dans le bios à 1,325v en IDLE 1,293v et 1,276v en charge... Similaire à ce que donne en fait la P5B Deluxe. Et alors que je commençais à me dire que sur une Asus c'était une fatalité à accepter (ou réaliser une vdrop mod), un bios 0505 est apparu sur le site d'Asus.

Vu la numérotation, à priori pas de grandes nouveautés à attendre, pourtant la release note annonce ceci:

Maximus Formula BIOS 0505
1. Add new CPU uCode to support new processors
2. Revise wording used in BIOS
3. Adjust NB Voltage max to 1.85V
4. Enhance DDRII-1200 memory compatibility
5. Finetune Loadline Calibration control code
6. Add LCD Poster Mode item

Donc l'ajout de nouveaux µcodes CPU, correction de termes employés dans le bios, baisse de la tension Max du Northbridge à 1,85v, (2,51v d'origine...) amélioration du support de la DDR2-1200, rajout d'une option pour le LCD Poster et la ligne que j'ai volontairement sautée à savoir: "Finetune LoadLine Calibration control code". Et derrière ces termes se cache tout simplement un correction de notre Vdrop.

Ainsi avec la bios 0505 et dans les même conditions, on se retrouve en IDLE à 1,31v et cette tension ne varie pas en charge. Enfin une Asus dont le vCore ne s'effondre pas en charge, un réel progrés pour sûr!

Sinon d'un point de vue général hormis le vcore, la carte "survolte" légérement. Ainsi le vDDR sélectionné à 1,8v donne au final 1,92v à la sonde. Rien de dramatique pour autant qu'on le sache.

Puisque l'on est dans les tensions, sachez que la Maximus Formula est une carte qui vous en donnera pour votre argent avec un vCore max à 2.3v, le vDDR à 3,4v et j'en passe des meilleures... Bref de quoi pousser à haut niveau son matériel mais aussi tout griller si l'on ne sait pas ce que l'on fait, novice prudence donc!

J'avais au départ l'intention de tester le FSB max atteignable sur cette carte mère mais je me suis retrouvé rapidement avec un FSB Wall aux environs de 470mhz sur mon CPU et ce quels que soient le strap et les tensions appliquées dans le bios. (même déraisonnables) La P5B Deluxe bloquant dans ces eaux là (Comme dirait Emile), il est fort probable que la limitation vienne de mon CPU ne supportant pas des FSB de folie. L'overclocking est une loterie, et n'ayant pas d'autres CPU sous la main j'ai du renoncer à poursuivre dans cette voie...

Mais bon, on va se consoler avec la fréquence max atteignable sur ce CPU, le coeff. 9 laissant de la marge! Comme j'avais dit être raisonnable, je me suis contenté d'un vcore de 1,55v (bios 0504 sur Maximus et donc vdrop pour elle aussi) sur les 2 mobos et la P5B deuxe n'a pas réussi à stabiliser le Q6600 au delà de 3,75ghz (9x417). Par contre, la Maximus s'est montrée bien plus performante:

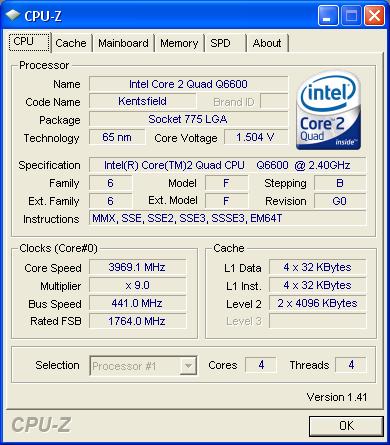

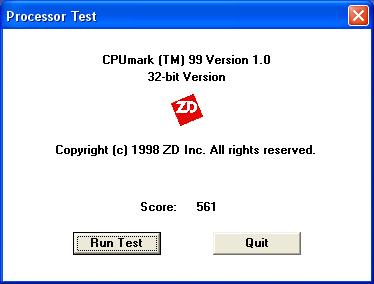

On fleurte avec les 4ghz, sympa avec 4 coeurs. Voyons l'impact au niveau des performances via un petit CPUMark à cette fréquence:

Voilà des performances en overclocking de bon niveau avec ce CPU, bien aidé il est vrai par un gros coefficient. Si par contre vous êtes interessés par les limites de la mobo au niveau du FSB, je vous invite à consulter l'excellent article de notre confrère JMAX-Hardware où les testeurs se sont attelés comme toujours à rechercher les limites de la carte.
