Test • Gigabyte Z68X-UD3H et Z68XP-UD4

• Z68XP-UD4

Nous n'allons pas être très originaux dans notre description, car les deux boîtes des deux cartes mères arborent le même design avec plein d'images et de lithos partout, ça fait un truc à la fin bien disco. Pour autant l'ensemble se veut solide et à l'épreuve des balles, un gage que la carte arrive en un seul morceau chez vous si vous la commandez à distance.

Le verso quant à lui est encore plus prolixe, puisqu'en un coup d'oeil on a accès aux technologies disponibles une fois bien déchiffrées toutes les écritures : 16 phases, de l'USB 3.0, la technologie USB Power qui augmente l'intensité afin de pouvoir charger certains appareils comme les mobiles, le Sata 6 Gbps, appelé à tort Sata III (cette appellation n'est plus label compliant avec les vrais noms choisis par l'organisme officiel, mais elle reste plus parlante), Touch Bios ou encore dual Bios.

Cliquez pour agrandir

Le bundle quant à lui fait peur, il n'y a presque rien de new tech, pas de Q-Connectors non plus, voyons ça de plus près :

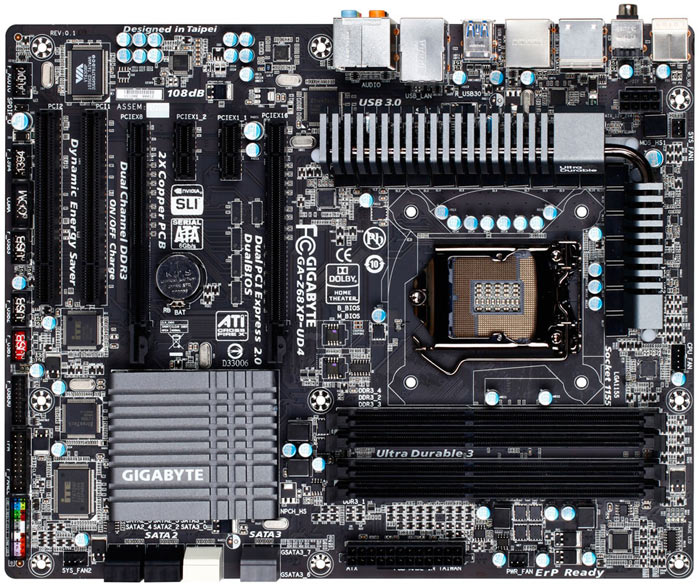

Passons à présent à la carte en elle-même. L'impression de légèreté liée au bundle s'évapore très vite à la vue du PCB et du layout. C'est massif, les teintes sont harmonieusement choisies, le PCB est noir mat rappelant celui qu'utilise Asus pour ses cartes graphiques. Le noir donc domine outrageusement les autres couleurs, quelques teintes de bleu sur les condensateurs, un radiateur gris métal mat bien assorti, esthétiquement c'est très réussi.

Le layout quant à lui est correct, et ressemble comme deux gouttes d'eau à celui de sa petite soeur vue avant. A quelques différences près quand même : 1 port PCIe x1 a disparu, ce qui pourrait poser sushis en cas d'usage de multiGPU et de carte son PCIe. Au final on se retrouve avec 2 ports PCIe x16 câblés en 2 fois x8 si SLi/Crossfire, 2 ports PCIe x1 et 2 ports PCI. On note également la disparition du Sata 3Gbps plat de la UD3H pour 2 ports coudés à 90°, une bonne chose. Quant à la répartition des SATA, nous allons là aussi y revenir dessus. Pas de bouton Power, Reset ou Clear CMOS, dommage là aussi. Comme sa petite soeur, notez que la carte en notre possession était en 1.0, la révision 1.3 vous ouvre les portes du PCIe 3.0 .

Cliquez pour agrandiiiiir

Voilà la vue la plus intéressante de la carte, car finalement c'est là que sont concentrés les éléments les plus importants. Tout d'abord les ports SATA, 8 en tout. 2 SATA 6Gbps gris gérés par une puce Marvell 88SE9172, pas un monstre donc mais étant donné que le Z68 ne gère pas plus de deux SATA à cette norme, pof système D. Les deux blancs sont à la même norme que les gris et gérés par le Z68, les deux noirs sont SATA 3Gbps.

En bas à droite se trouve la puce Etrontech, qui gère les ports externes USB3.0, la même pour le panneau arrière se trouve en haut à gauche du premier port PCIe x16. Vous noterez aussi la présence du port TPM pour y insérer un module adéquat à acheter séparément, et bien sûr le port USB3.0 externe pour y brancher un module là aussi à acheter séparément.

Cliquez pour agrandir

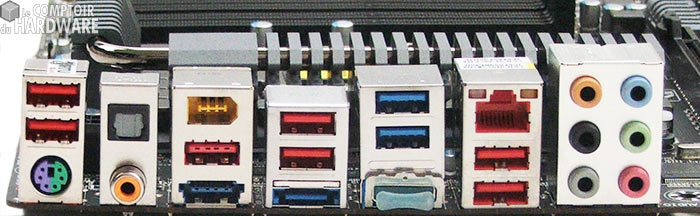

Terminons la description par le panel arrière. Il est très richement fourni, avec dans l'ordre en partant de la gauche sur la photo:

Passons au Bios dès maintenant !

• Le Bios

Tout comme celui de sa petite soeur, le Bios de la UD4 est hybride UEFI et d'origine Award, et donc conserve la vieille interface graphique de ces bios que nous connaissons tous. A ceci près qu'ils sont hybrides, et donc permettent de démarrer avec un gros dédé de 3To, ce qui, vu les prix actuels, ne risque pas d'arriver souvent ! Aussi comme il est identique, nous allons vous montrer d'autres screens que ceux de la UD3H, histoire de varier les plaisirs !

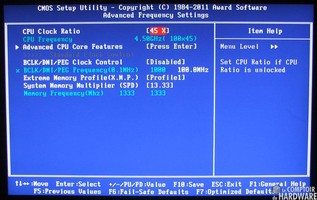

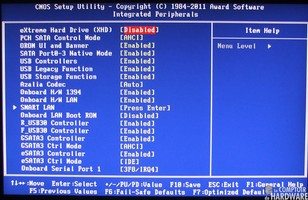

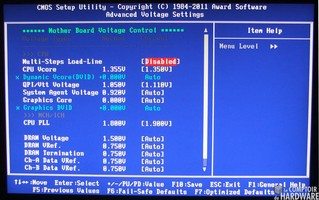

La première image vous montre l'écran d'accueil du Bios, la seconde le menu de tweaking MIT dédié aux fréquences, tandis que le 3è est le même, mais dédié aux tensions. Le 4è et dernier vous montre la gestion des périphériques internes, notez la gestion séparée du mode eSATA situé sur le panneau arrière. Le mode de flashage par clé USB à partir du Bios est là aussi présent, utilitaire devenu indispensable, vous pouvez ranger vos disquettes !
