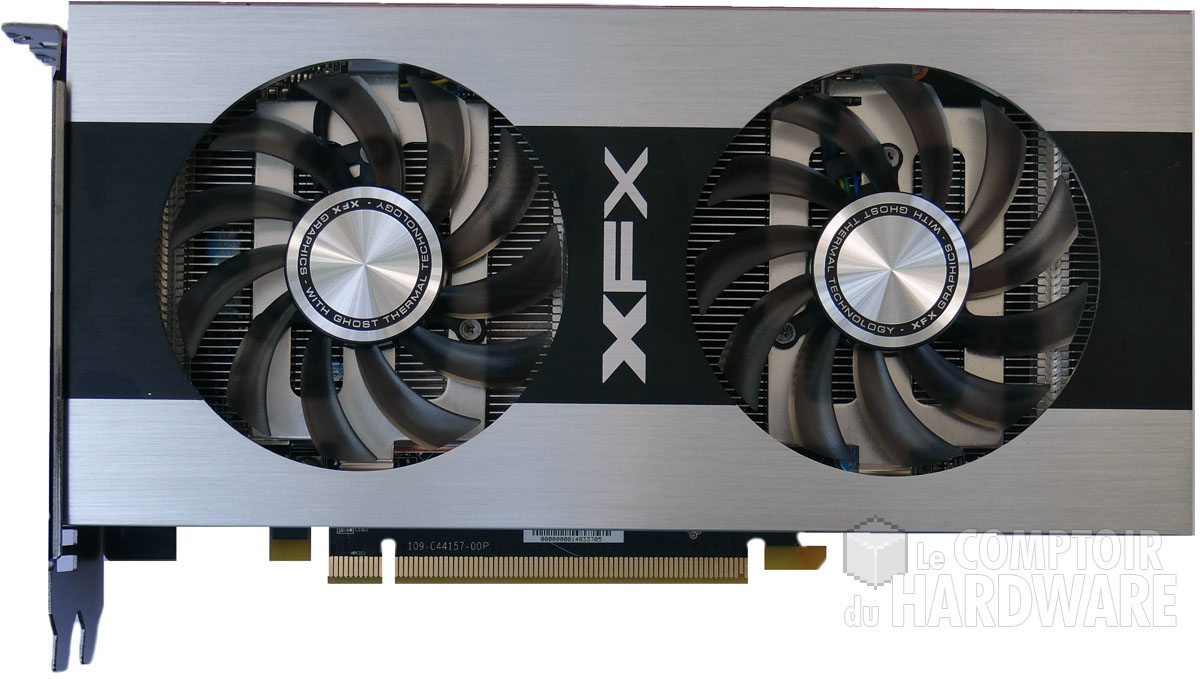

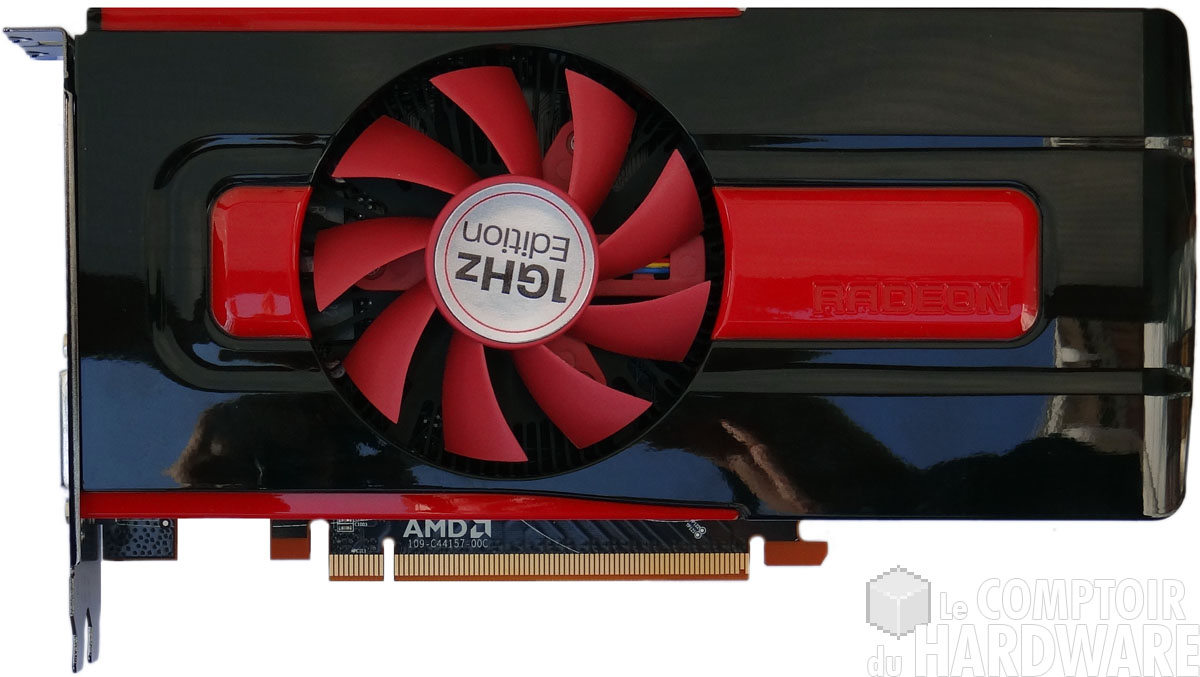

AMD et XFX nous ont procuré chacun une HD 7770, bien sûr "de référence" pour le premier alors que le second nous a fait parvenir son modèle Black Edition Overclocked Double Dissipation Edition à l'instar de la HD 7950 du constructeur que nous avions testée. La carte d'AMD reprend le code couleur classique des RADEON mêlant le noir et le rouge. Notons qu'au centre du ventilateur axial de 70mn à 9 pales, trône un autocollant GHz Edition, le fondeur fier comme un coq ayant décidé de communiquer activement sur la fréquence de fonctionnement par défaut de son GPU ! Côté XFX on reconnait au premier coup d'oeil le design des séries Black Edition Double Dissipation usant des....... 2 ventilateurs axiaux de 7 cm à 11 pales.

Les HD 7770 de référence et XFX Black Edition - Cliquer pour agrandir

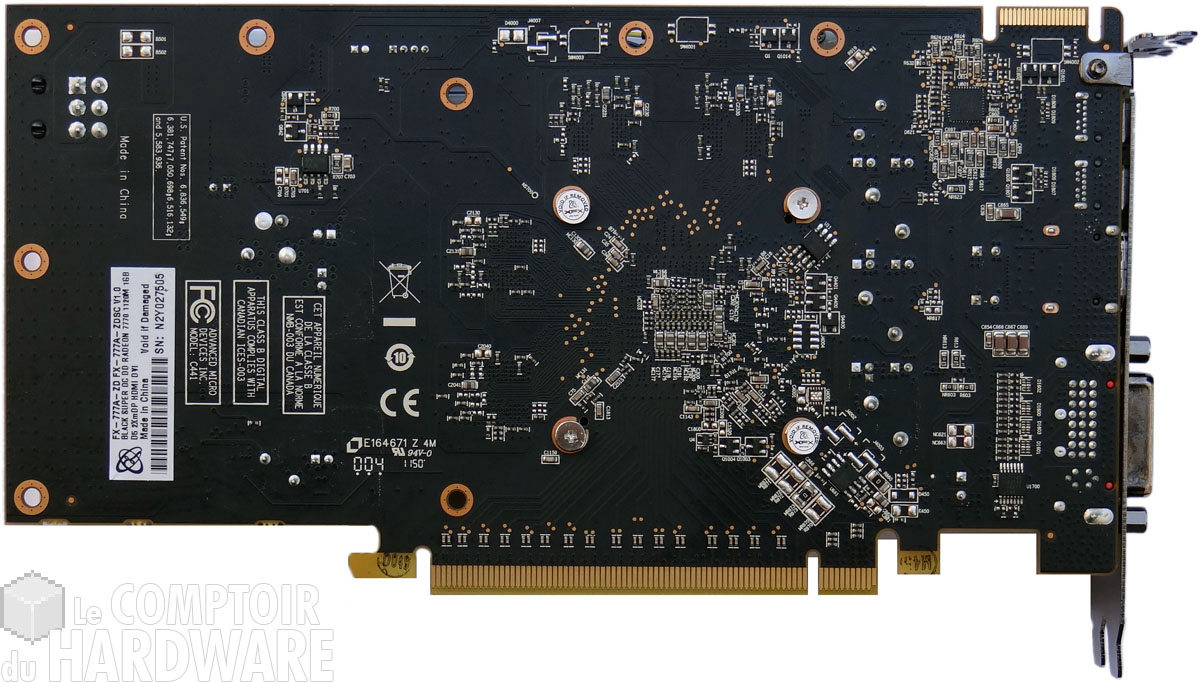

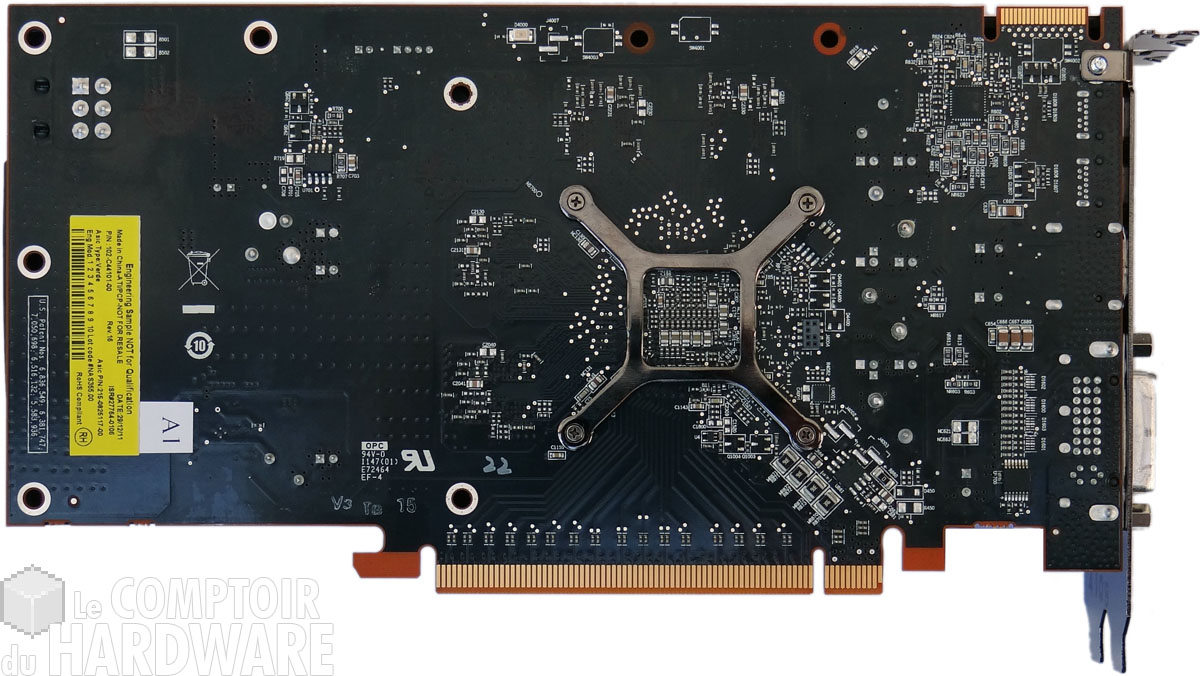

La carte de référence mesure 21 cm tout comme sa comparse du jour et si les refroidisseurs n'ont rien de commun entre les 2 modèles, on ne peut pas en dire de même de la face arrière qui dévoile un PCB fort similaire pour ne pas dire identique ! Comme à l'accoutumée, on ne retrouve qu'un seul connecteur CrossFireX puisque c'est l'apanage exclusif des modèles haut de gamme que d'en proposer plusieurs.

Cliquer pour agrandiiiiiiiir

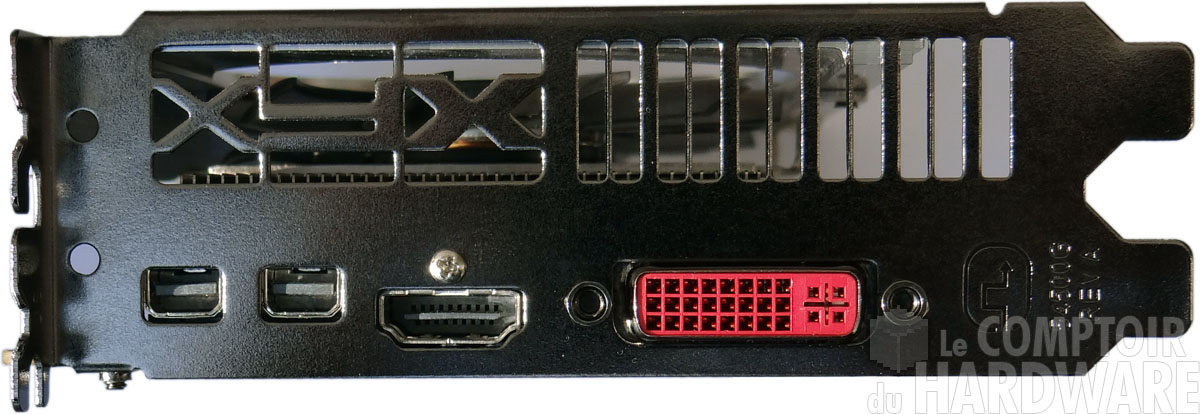

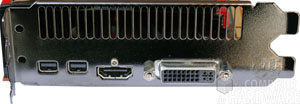

Côté panel, AMD reprend la dotation traditionnelle des HD7000, à savoir double slot et intégrant un connecteur DVI, un HDMI et deux mini Display Port sur la partie inférieure tandis que celle supérieure est intégralement ajourée pour laisser passer une partie de l'air chaud en provenance du ventilateur axial ! Côté XFX, c'est du pareil au même hormis les petites touches esthétiques comme un connecteur DVI rouge ou une grille reprenant le nom de la marque !

Cliquer pour agrandir

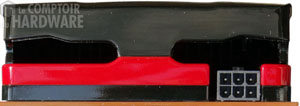

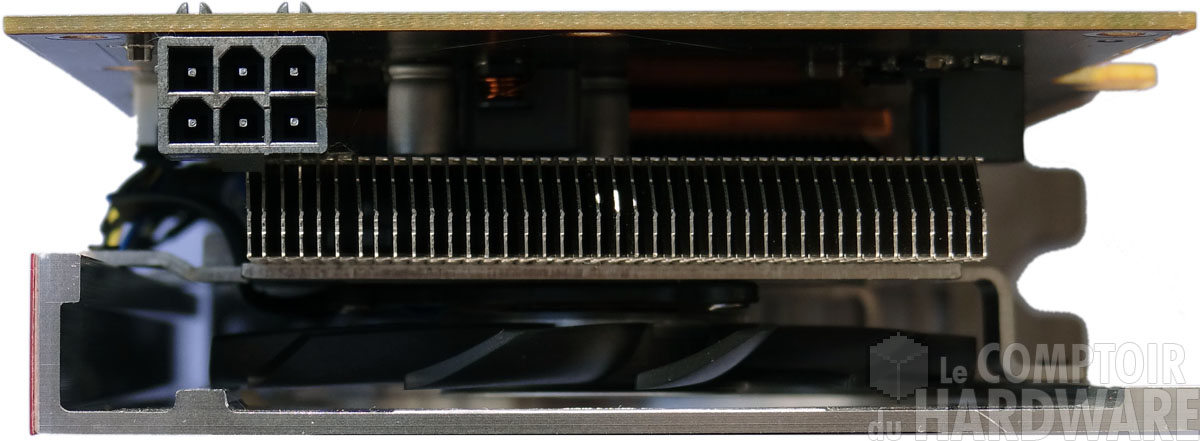

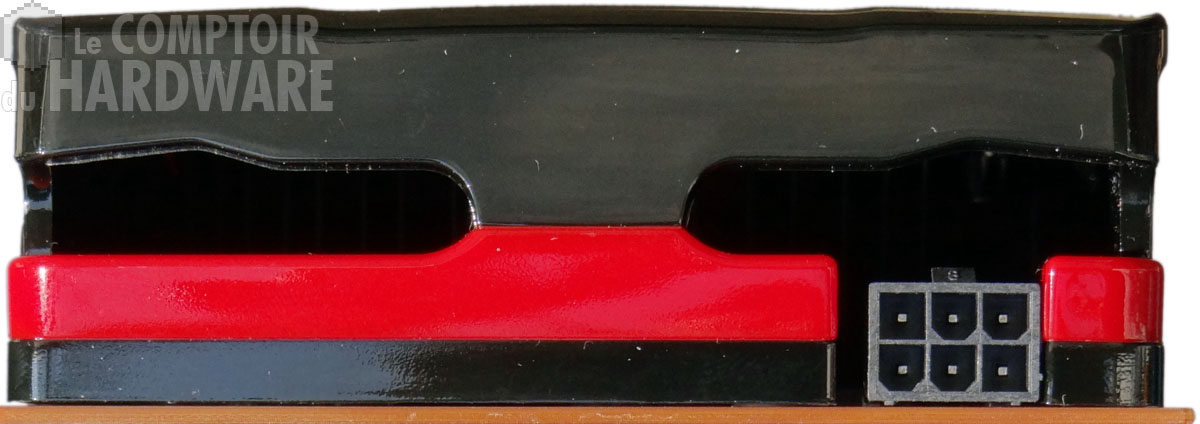

Côté alimentation, les 2 cartes ne nécessitent qu'un seul connecteur PCIE à 6 pins, gage d'une consommation bien maitrisée, mais courant sur ce segment de marché, le 28 nm n'ayant pas permis de s'affranchir de cette source d'alimentation externe, tout du moins sur ce modèle...

Cliquer pour agrandir

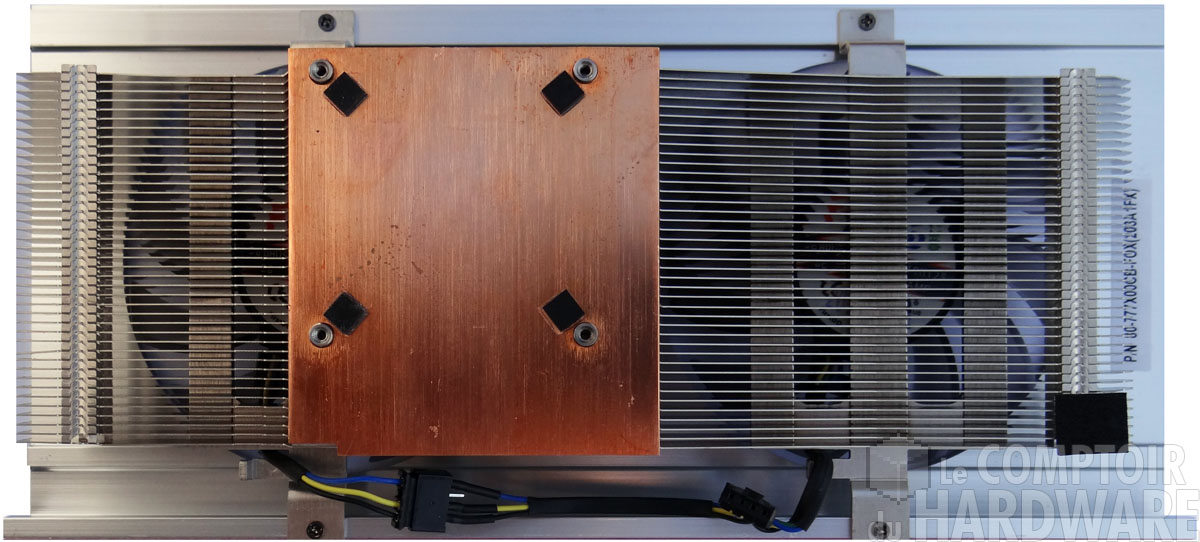

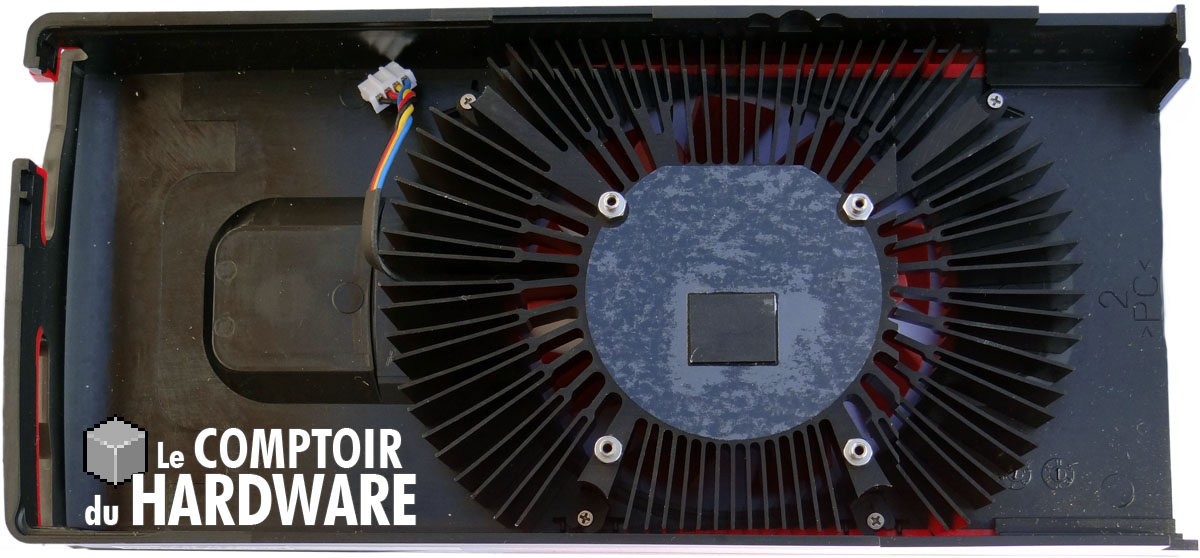

Pour finir déshabillons les belles (ouh la la !), le refroidisseur est totalement différent entre les 2 modèles. Côté générique, on retrouve un radiateur de forme circulaire utilisant des ailettes en aluminium noir que traverse le flux d'air généré par le ventilateur axial. Côté XFX, une base en cuivre surplombée par un imposant radiateur en aluminium et deux ventilateurs axiaux constituent le refroidisseur de ce modèle double dissipation.

Cliquer pour agrandir

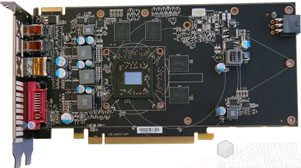

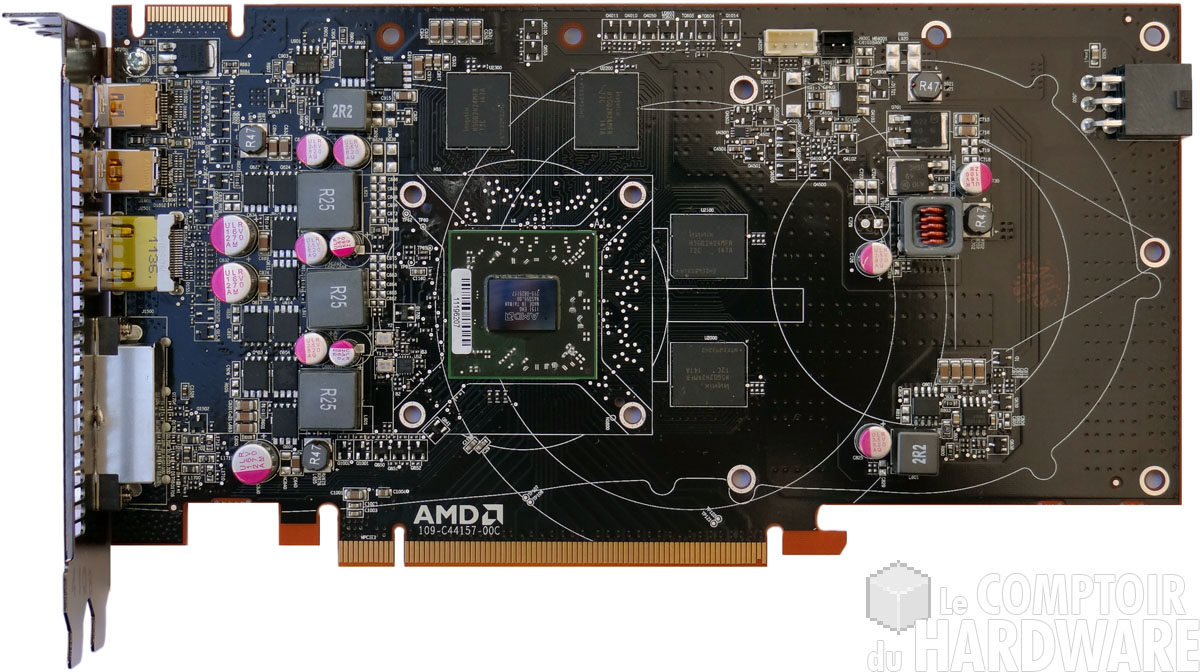

Les cartes dénudées laissent apparaitre le GPU au centre entouré de 4 puces mémoires de 256 Mo sur bus 128 bits (2 contrôleurs 64 bits). Le PCB est comme à l'accoutumée noir et laisse apparaitre un étage d'alimentation relativement réduit à 3 phases sur les 2 cartes pour le GPU et une phase pour la mémoire. L'ensemble donne une sensation très "dépouillée" en comparaison des PCB extrêmement complexes des modèles haut de gamme.

Cliquer pour agrandir

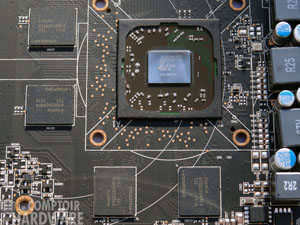

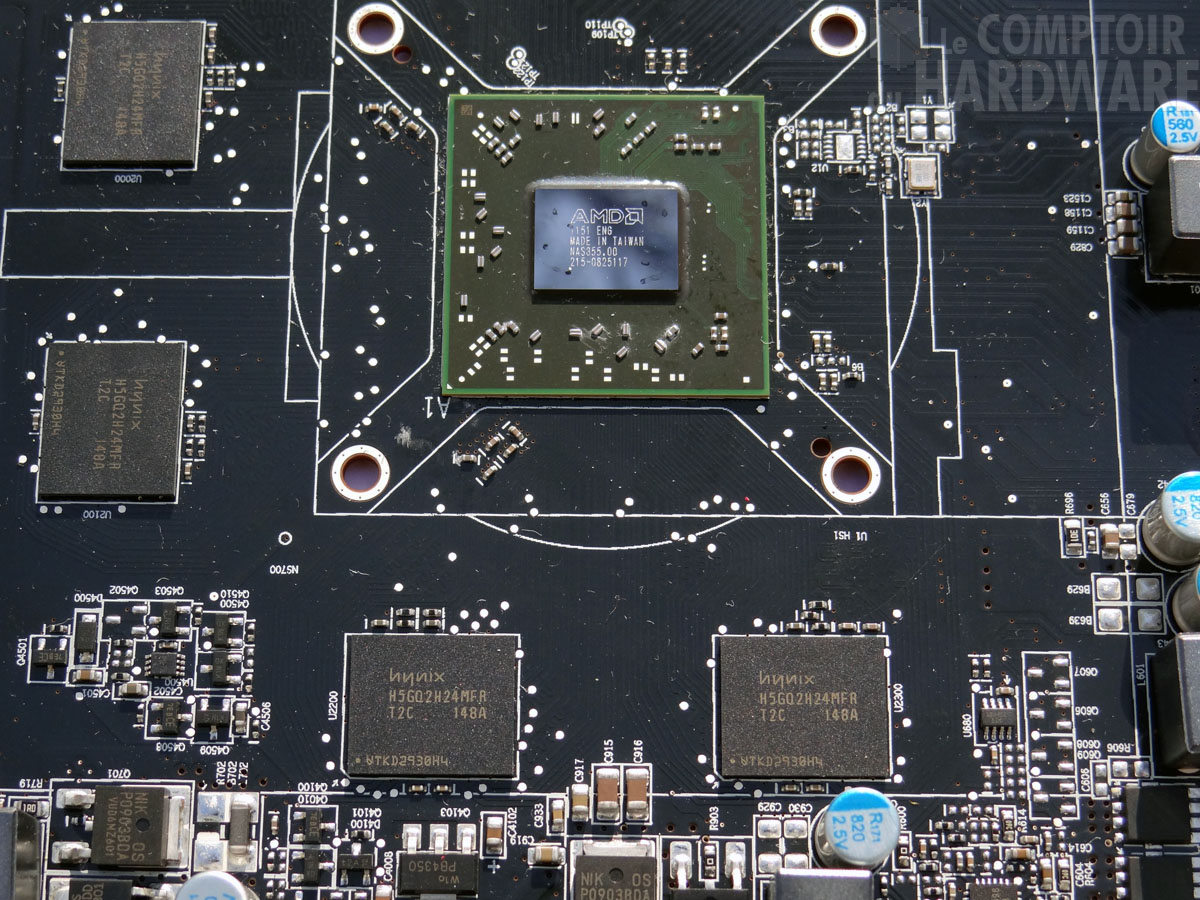

Côté mémoire, pas de surprise avec des puces Hynix GDDR5 certifiées à 1,25 GHz. Le die du GPU n'est cette fois pas protégé par un heatspreader bien que XFX utilise une version légèrement différente et disposant d'un packaging recouvert aux extrémités d'une  petite "protection". Le GPU de forme rectangulaire est relativement petit, rapport au positionnement tarifaire de cette gamme de cartes, le nouveau procédé de gravure permettant d'accroitre largement le nombre de transistors par mm² !

Cliquer pour agrandir

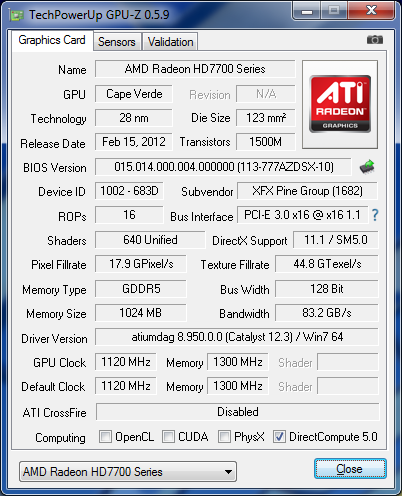

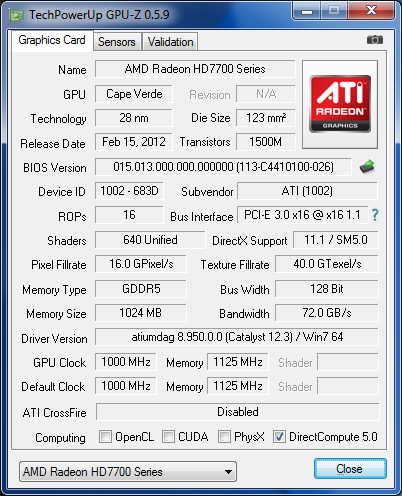

Pour conclure cette page, un petit tour dans les entrailles de nos cartes via GPU-Z qui les reconnait totalement dans cette version 0.5.9. Les fréquences sont fixées à 1 GHz pour le GPU et 1125 MHz pour les 2 Go de GDDR5 sur bus 128 bits du modèle de référence. XFX va à nouveau plus loin en boostant le GPU à 1120 MHz et 1300 MHz pour la GDDR5, soit des gains respectifs de 12% et 15,5%.

Cliquer pour agrandir

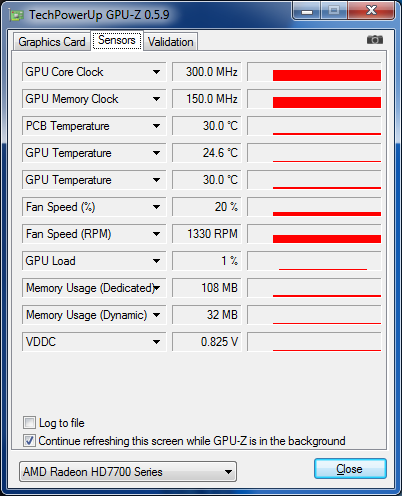

Au repos les cartes utilisent les mêmes fréquences que précédemment, notons toutefois que comme pour Tahiti, lorsque l'écran passe en vieille, AMD active sa technologie ZeroCore Power qui permet de limiter au maximum la consommation et conduit à l'arrêt du ventilateur de la carte graphique. Dernier point notable, comme prévu le bus PCIe passe en version 3.0, rétrocompatible avec les révisions antérieures bien sûr !

C'est tout pour la présentation de nos RADEON HD 7700, voyons page suivante la petite soeur.
