Test • 9 cartes graphiques modifiées en compétition

• HD 6970 IceQ X Turbo - La carte

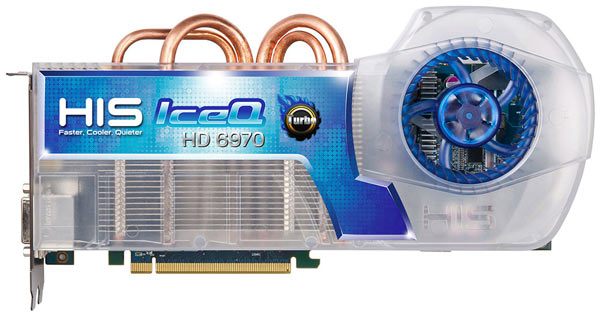

Nous passons à la HIS, une carte particulière qui doit sa réputation à son ventirad de type radial, héritant du nom glorieux de IceQ, renvoyant à l'époque faste des Arctic VGA Silencer. Son look est quand même assez atypique, avec un ventilateur radial qui semble gros, en tout cas son espace est conséquent puisque HIS a surélevé la carte au niveau de son carénage. D'ailleurs ce débord ne va pas plus haut que les 4 gros caloducs saillants qui giclent du radiateur. En ce sens la carte se montre très haute, comptez 3cm au dessus du niveau de la réglette de fixation sur le anneau arrière.

Sortis de ça, la carte mesure 27cm, enfin le PCB mesure 27cm, car la carte déborde sur l'arrière avec le ventirad pour lui donner la taille totale de 28.5cm. Les deux prises molex de 6 et 8 pins sont orientées à 90°, et sont cachées par la proéminence haute du ventirad, sous le ventilateur. Autre point, les VRM profitent d'un radiateur propre, qui jouxte le ventilateur radial avec lequel il est en contact presque direct. nous verrons si le souffle généré par la rotation du ventilo lui est bénéfique.

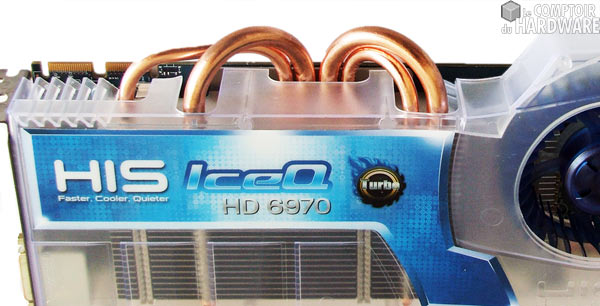

Sur cette vue du radiateur, on voit clairement les 4 caloducs qui jaillissent du GPU, et se dispersent sur le bloc d'ailettes, ce dernier étant en revanche assez court eu égard à la concurrence. Par contre, on remarquera que les ailettes sont plutôt espacées, on peut supposer que le flux d'air du ventilateur transitera aisément à travers elles. Dernier point, au niveau des attaches sur le châssis, vous noterez des ouïes avec un flux d'air dirigé par 5 petites clavettes.

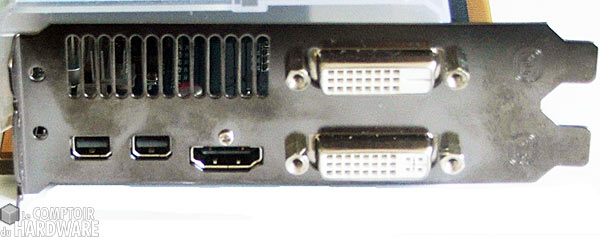

Le panneau arrière est complet en connectiques, c'est un fait. Par contre on remarque au premier coup d'oeil un espace ajouré qui occupe la moitié de la moitié supérieure, soit le quart de la surface totale. Le type radial justement illégitime complètement cette disposition, ou alors quelque chose nous échappe ! Le reste se compose de 2 sorties DVI, une HDMI et 2 miniDisplayport.

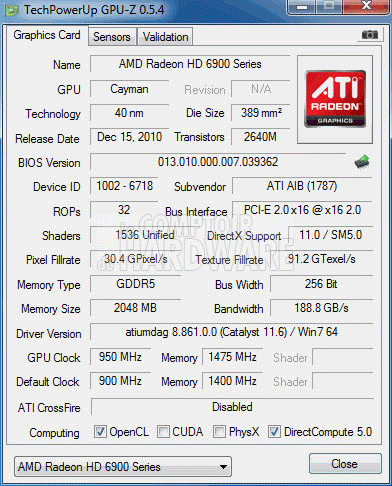

Voyons comment GPU-Z voit la carte, toujours avec nos 4 captures qui indiquent les fréquences de base, celles que nous avons obtenues, et les tensions appliquées au GPU, que nous ne touchons pas.

cliquez sur les images pour agrandir

Il est temps de voir se comporte la carte avec cet audacieux ventirad.

• HD 6970 IceQ X Turbo - Thermographie IR

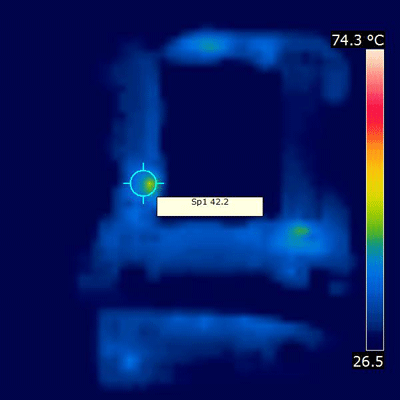

On attaque par les vues aériennes de la configuration au repos, puis en charge 3D exclusivement afin de faire cracher à la carte tout ce qu'elle a au pire à donner !

cliquez sur les images pour agrandir

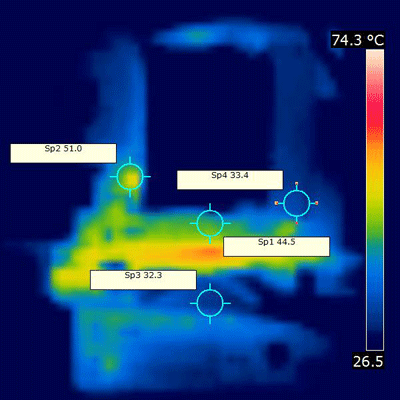

Si au repos nous ne sommes pas franchement étonnés de la thermographie IR relevée, en charge 3D nous constatons certaines choses. Tout d'abord, l'espace sous CPU et RAM n'est pas très impacté par la chaleur dégagée, d'ailleurs le GPU ne laisse apparaitre qu'une petite zone rouge orangée plutôt bon signe. En revanche, on constate plus de chaleur sur la partie opposée au ventilateur, ce dernier envoyant la chaleur vers l'arrière de la carte. Oui, mais à cet endroit-là, il ne peut pas bien être évacué puisque le pannel arrière est ajouré au quart seulement de l'espace disponible. De plus, il y a des ouïes sur le haut du carénage - photo précédente à gauche du caloduc - qui renvoient la chaleur vers l'intérieur de la tour. Cette zone est une zone chaude, mais peu finalement en regard de la couleur jaune.

cliquez sur les images pour agrandir

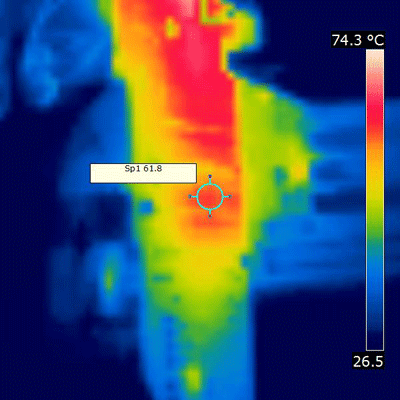

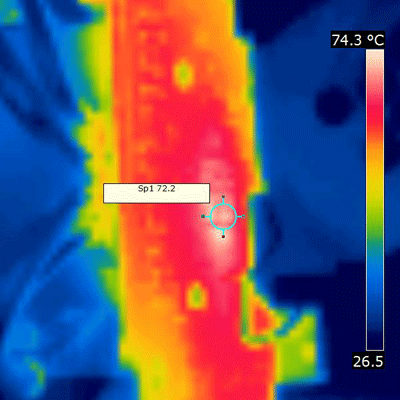

Effectivement le GPU n'est pas très chaud, et cette zone de chaleur est très concentrée autour GPU, n'irradie pas, ce qui explique les températures observées sur l'image générale. Quant aux VRM, ils sont très faiblement chauds, ils profitent à fond du flux d'air du ventilateur, leur positionnement était astucieux finalement. En tout cas, belle performance en refroidissement !

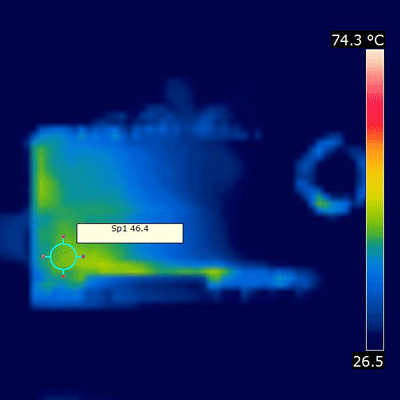

La carte vue recto montre un espace autour du ventilateur très froid, avec une concentration de chaleur opposée plus marquée, c'est le principe même du système radial qui est vu au grand jour. On reste quand même dans des valeurs tout à fait normales !
