Décapsulage de Skylake et changement de pâte thermique

A chaque génération de processeur chez Intel, et ce depuis Sandy Bridge, on attache une importance particulière aux entourloupes du géant. Depuis l'abandon de très efficace joint en indium au profit d'une pâte thermique dégueu sur Ivy, on se demande quelle va être l'idée de génie d'Intel pour assurer le bon refroidissement de son CPU. Skylake 6700K s'est fait décapsuler, et il y a des infos intéressantes par rapport à Haswell. Tout d'abord on a de la pâte thermique cracra, c'est très loin d'assurer une interface optimale entre le die et le heatspreader, mais si Intel le fait c'est que ça doit passer. Ensuite les CPU n'ont pas la même structure : le substrat, ou la base si vous préférez, mesure 1.1mm sur Haswell et 0.8mm chez Skylake. Vous aurez remarqué que les ventirads LGA1150 sont compatibles LGA1151, ceci est rendu possible par le fait que la hauteur totale des processeurs est identique.



Problématique de Lapalisse : si la base ne fait pas la même épaisseur, ça veut dire que le heatspreader est plus épais sur Skylake qu'Haswell, et c'est effectivement le cas. PCWatch, à qui on doit ces infos, a également remplacé la pâte Intel par de la Prolimatech PK3, et aussi de la Cool Laboratory Liquid Pro : le bilan est sans appel, c’est 4 degrés de mieux avec la Prolimatech, et respectivement 16 et 20 degrés de mieux @stock et OC à 4.6 GHz pour la Liquid Pro. Finalement Skylake s'en sort pas mal avec la pâte Intel, cela est dû au 14nm, et malgré tout cela laisse un goût étrange d’inachevé quand on voit ce que la Liquid Pro peut faire !

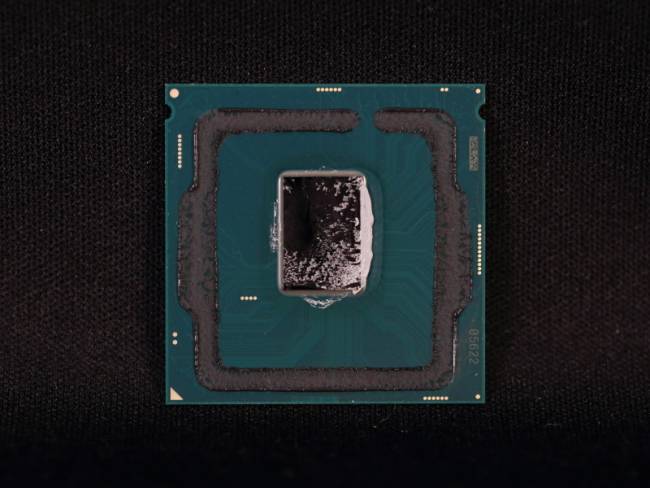

slylake decapsulage



Photos et graphiques chez PCWatch
Un poil avant ?

MSi bosse toujours sur la GTX 980Ti Lightning

Un peu plus tard ...

Encore un tout petit peu de Fury Nano

Les 57 ragots
Les ragots sont actuellement
ouverts à tous, c'est open bar !
par xenogear, le Jeudi 13 Août 2015 à 10h49
C'est fini le Tick-Tock
par Un ragoteur déçu embusqué, le Mardi 11 Août 2015 à 15h36
Tout cela ne fait que me renforcer dans l'idée que cela ne vaut vraiment pas le coup d'échanger mon brave Sandy bridge pour un Skylake, fort couteux (non seulement le CPU, mais aussi avec une nouvelle MB et de la nouvelle RAM), mal refroidi et, au final (i.e. une fois overclocké, mais moins que le Sandy bridge), pas franchement plus rapide...

Rendez-vous, au mieux (l'espoir fait vivre !), pour l'AMD Zen, au pire pour le prochin "tock" d'Intel...
par LE SUD embusqué, le Mardi 11 Août 2015 à 11h19
par ZicKE3, le Mardi 11 Août 2015 à 08h39
Je pense que en maintenant le proco dans un étau sérré par trop fort, et en y allant avec un cutter en s'appuyant sur une structure stable, c'est carrément jouable, surtout pas à main levée comme dans la vidéo plus tôt, sinon le risque de dérapage est trop grand.
Le coup de l'étau pourquoi pas , main levée ou pas , le tout c'est de "sentir" au sens large du terme le feeling indispensable au bon déroulement de l'opération . Pour ma part , un vieux tapis de souris néoprène , une lame Gillette , ( très fine , beaucoup plus efficace , rien a voir avec un cutter , un burin comparé a un ciseaux a ciseler , mais plus fragile, ne pas hésité a en changer pendant l'opération ) les mains propres et sèches , sa peut vous paraître un détail mais c'est capital pour moi (n'oubliez pas...le feeling un peu de zikmu douce , et roule ma poule ) . Le mot de la fin , un âne resteras un âne ...... A vous de voir si le jeu en vaut la chandelle

par LE SUD embusqué, le Mardi 11 Août 2015 à 11h08
par Un ragoteur qui aime les du Nord-Pas-de-Calais, le Mardi 11 Août 2015 à 10h23
Avant que tout le monde ne commence à gueuler "Intel c'est des c******", je tiens à préciser une chose :
La pâte thermique utilisée est de la Liquide Pro, composée de métal liquide, ultra-conductrice mais ultra-dangereuse. Une pâte thermique "classique" ne fait gagné que 4°C, ce qui n'est pas si énorme que ça. Je vous laisse vérifier la source.

Donc bref, c'est bien gentil de gueuler sur Intel, mais il serait plus intelligent de regarder la source plutôt que de se contenter de "20°C en moins". À bon entendeur
C'est comme les oursins , avant de les manger tu les ouvrent...après...Sa te regarde ....Ultra dangereuse oui et non , si tu es au courant des tenants et aboutissants , tu assumes....Moi pour ma part la Coollaboratory Liquid Ultra me donne entière satisfaction

par Un ragoteur qui aime les du Nord-Pas-de-Calais, le Mardi 11 Août 2015 à 10h23
Avant que tout le monde ne commence à gueuler "Intel c'est des c******", je tiens à préciser une chose :
La pâte thermique utilisée est de la Liquide Pro, composée de métal liquide, ultra-conductrice mais ultra-dangereuse. Une pâte thermique "classique" ne fait gagné que 4°C, ce qui n'est pas si énorme que ça. Je vous laisse vérifier la source.

Donc bref, c'est bien gentil de gueuler sur Intel, mais il serait plus intelligent de regarder la source plutôt que de se contenter de "20°C en moins". À bon entendeur
par ZicKE3, le Mardi 11 Août 2015 à 08h39
par PoRRas, le Lundi 10 Août 2015 à 18h16
En fait ce n'est pas la pâte qui n'est pas bien, ça reste quand même de qualité industrielle. Mais le fait de décoller l'IHS et de virer l'épaisseur de colle suffit à faire un meilleur contact (d'où les 4°C avec la prolimatech). Par contre c'est clair que la liquid pro fait un meilleur job; le métal, ya que ça de vrai! Il parait que le die de skylake n'aurait pas aimé la soudure de toute façon.

Par chance pour les plus motivés, il n'y a rien sur le PCB donc pas de risque de jareter une résistance en ne fesant pas gaffe... Je pense que je vais envisager de le faire, parce que 80°C avec un DarkRock 3, ce n'est pas acceptable.

Je poste le lien d'overclock.net parce que la méthode de chez PCWatch n'est pas recommandable avec l'épaisseur du PCB. http://www.overclock.net/t/1568357/skylake-delidded
Je pense que en maintenant le proco dans un étau sérré par trop fort, et en y allant avec un cutter en s'appuyant sur une structure stable, c'est carrément jouable, surtout pas à main levée comme dans la vidéo plus tôt, sinon le risque de dérapage est trop grand.
par ZicKE3, le Mardi 11 Août 2015 à 08h36
par Wulfy, le Lundi 10 Août 2015 à 16h14
rolala j'ai regardé la vidéo, c'est quand même un gros barbare le mec.
Bon il a un résultat positif, mais il travaille comme un cochon
Rien que la facon dont il tiens le cutter ne donne pas confiance.
J'ai regardé pas mal de vidéos de ce mec, il ya de bonnes choses, par contre parfois il parle de choses comme une évidence, alors que c'est simplement sont point de vue ou pas toujours juste.
par Un ragoteur tout mignon d'Aquitaine, le Lundi 10 Août 2015 à 21h42
par creep, le Lundi 10 Août 2015 à 19h41
Quel saleter de la part d'intel de nous taper un heatspreader.

Nos anciens Cpu etait directement au DIE.

Chez moi mon i7 3770k est pourri au possible. Franchement il à du mal à grimper au dela des 4.4 Ghz de manière stable et pourtant j'ai un watercooling de fou ( +- 1400w de dissipation ) .Mais j'ai des température horrible .

J'ai bien envie de décapsuler, mais c'est toujours tendu, j'ai je foire, j'ai plus de proco . Et bien sur fini la garantie. Même si de ma vie , je n'ai jamais du l'utiliser ou même entendu quelqu'un utiliser le SAV pour un CPU
j'ai un 3570K decaps et sous water (380I ) en direct die... c'est juste le pire cpu que j'ai eu: 4.2 @ presque 1.3 de vcore [/my life]
par creep, le Lundi 10 Août 2015 à 21h40
par Un ragoteur qui ragote embusqué, le Lundi 10 Août 2015 à 20h29
Fô voir que pour gagné 5 ou 10% max ça vaut pas le coup a moins que ça soit vraiment rentable, genre usage pro ou il doit mouliné 24/7, par exemple calcul image 3D ou on peux gagné 2 heures par jour ça vaut le coup le risque. Bien sur erreur de manip et 300€ a la poubelle Si vraiment ça te chante regarde avant quelques vidéo sur tontube, y'a pas mal d'exemples.
En effet j'ai vu des vidéos qui explique la manoeuvre, mais entre le cuteur qui peux foirer ( j'en ai vu après certain emplacer de ram ne fonctionnais plus! , d'autre truc aussi ).
Ou alors la méthode de l'étau, elle a l'air barbare, mais finalement ca me semble plus propre

Je sais pas , l'overclocking n'est jamais une science exact, mais une chose est sur le miens est très énergivore et n'a pas l'air de vouloir grimper.
Pour le moments je le laisse d'origine ( vu les chaleur, j'ai même désactivé mon sli ). Pc dans la chambre, ca fait chaud pour faire dodo sinon

J'aurai peut etre plus de chance sur un autre cpu , mais j'ai encore le temps de voir. Même d'origine, j'ai pas encore été cpu limited donc bon
par Un ragoteur qui ragote embusqué, le Lundi 10 Août 2015 à 20h29
par creep, le Lundi 10 Août 2015 à 19h41
Quel saleter de la part d'intel de nous taper un heatspreader.

Nos anciens Cpu etait directement au DIE.

Chez moi mon i7 3770k est pourri au possible. Franchement il à du mal à grimper au dela des 4.4 Ghz de manière stable et pourtant j'ai un watercooling de fou ( +- 1400w de dissipation ) .Mais j'ai des température horrible .

J'ai bien envie de décapsuler, mais c'est toujours tendu, j'ai je foire, j'ai plus de proco . Et bien sur fini la garantie. Même si de ma vie , je n'ai jamais du l'utiliser ou même entendu quelqu'un utiliser le SAV pour un CPU
Fô voir que pour gagné 5 ou 10% max ça vaut pas le coup a moins que ça soit vraiment rentable, genre usage pro ou il doit mouliné 24/7, par exemple calcul image 3D ou on peux gagné 2 heures par jour ça vaut le coup le risque. Bien sur erreur de manip et 300€ a la poubelle Si vraiment ça te chante regarde avant quelques vidéo sur tontube, y'a pas mal d'exemples.
par Un ragoteur qui revient du Nord-Pas-de-Calais, le Lundi 10 Août 2015 à 20h24
L'Intel Core i7-6700K et le 5820K sont quasiment au même prix.
J'ai l'impression qu'on en a quand même plus pour son argent si on prend le 5820K : 6 coeurs et un IHS soudé comme à la belle époque.
Si on ne se sert pas de l'IGP ce qui est la cas de la majorité d'entre nous. Le choix est vite fait
par creep, le Lundi 10 Août 2015 à 19h41
Quel saleter de la part d'intel de nous taper un heatspreader.

Nos anciens Cpu etait directement au DIE.

Chez moi mon i7 3770k est pourri au possible. Franchement il à du mal à grimper au dela des 4.4 Ghz de manière stable et pourtant j'ai un watercooling de fou ( +- 1400w de dissipation ) .Mais j'ai des température horrible .

J'ai bien envie de décapsuler, mais c'est toujours tendu, j'ai je foire, j'ai plus de proco . Et bien sur fini la garantie. Même si de ma vie , je n'ai jamais du l'utiliser ou même entendu quelqu'un utiliser le SAV pour un CPU
