Test • Corsair H90 et H110

• Plateformes de test

Les setups utilisés pour le test des systèmes de refroidissement tout-en-un seront basés sur les configurations utilisées pour nos tests de ventirads habituels.

Deux configurations comme vous pouvez le constater quasi identiques, avec pour seule différence les couples carte mère + processeur. Les CPU sont overclockés afin d'augmenter leur chauffe et mettre les dissipateurs à rude épreuve, et nous avons d'ailleurs au final validé la même fréquence de fonctionnement pour chaque puce : 3.8GHz.

• Le protocole

Le protocole dédié aux kits de watercooling tout-en-un se déroulera en deux phases. La première phase consistera à mesurer les performances brutes sur nos bancs de tests habituels, alors que la seconde phase se passera dans un boitier.

Celui retenu pour ce test est le Corsair Carbide 400R qui, bien que déjà très performant, voit sa ventilation légèrement renforcée. Nous avons pour l'occasion les deux ventilateurs d'origine (120mm) en aspiration sur l'avant et un 120mm en aspiration sur la porte latérale. L'emplacement arrière est ainsi réservé au produit testé ou se voit comblé par un 4ème ventilateur de 120mm si le kit testé s'installe sur un emplacement de 240mm (sur le dessus). Les ventilateurs additionnels utilisés sont les modèles Silent Series de chez Fractal Design.

Conditions générales des tests

Les tests sont réalisés dans une pièce avec un niveau sonore ambiant de 30dBA. La température ambiante, pouvant varier selon la saison en cours, est systématiquement relevée avant chaque passe et les résultats obtenus seront exprimés en Delta T. Le pad thermique généralement appliqué sur les kits est remplacé par de la pâte thermique Noctua NT-H1.

Mesure des performances brutes

Nous commençons par tester les systèmes autonomes sur nos bancs de tests. Nous mesurons les performances brutes de chaque modèle, c'est-à-dire avec la ventilation fournie en bundle et ses modes de fonctionnement propres (PWM, potentiomètre, etc.). Si le réglage est impossible d'origine, nous effectuerons nos mesures en 12V puis en 9V. Cette première phase permet d'obtenir des mesures homogènes afin de comparer ces résultats à ceux obtenus par nos ventirads type aircooling.

La seconde phase consiste à placer les kits de watercooling en situation réelle. Ils sont donc placés sur la plateforme Intel préalablement montée dans le Carbide 400R. La ventilation sera testée dans ses différents modes de fonctionnement et dans le sens préconisé par le constructeur (aspiration ou extraction). Nous réitérons ces mesures dans le sens inverse afin de relever l'éventuel écart de température qui en découlerait. À cette occasion, tout le flux d'air du boitier est inversé: les ventilateurs placés en extraction se retrouvent en aspiration et vice versa.

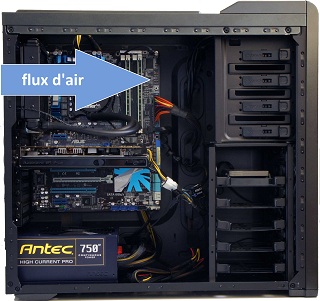

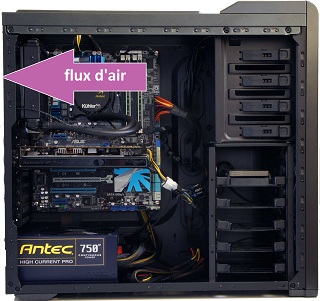

Montage en mode aspiration.. et en mode extraction

Nous procédons à une première mesure de performance au repos, puis à un relevé de température CPU en charge, ceci pour chaque phase. Le processeur est sollicité durant 30min avec OCCT (version 3.1.0) et nous relevons la température maximale à l’aide du logiciel Core Temp (version 0.99.6).

Mesure des performances & ventilation modifiée

Nous décidons de remplacer la ventilation d’origine par deux types de ventilateurs : un modèle à 1800 tpm et un modèle à 1300 tpm. Nous testerons les performances au repos et en charge, dans les mêmes conditions que pour la ventilation d’origine. Les modèles de ventilateurs alternatifs retenus sont les classiques Noctua NF-P12 pour la version à 1300 tpm et les Noiseblocker Multiframe S-Series M12-S3HS pour la version tournant à 1800 tpm.

Nota: concernant cette partie de test pour les kits de 140/280, nous utiliserons un Noctua NF-P14 ainsi qu'un modèle générique de grosse puissance
